RC Modely 2/2025 článek 11

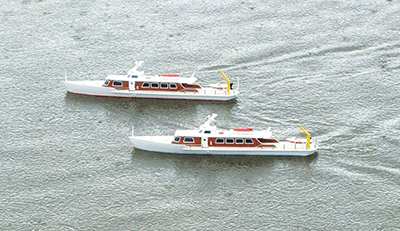

Jak jsme stavěli Barrakudy - 1. díl
Pro RCM Daja + ZHZ
Ukázka z textu:
Jachtu Barrakuda většina lodních modelářů zná jako model určený pro kategorii
EX –A. Existuje i dost pokusů o její přestavbu na kategorii F4 A, většinou v poloviční velikosti než má originál plán
z edice Modelář. Je to celkem líbivá loď, proto jsme se asi před 2 roky s Dajou Seberou domluvili, že ji v poloviční
velikosti zkusíme postavit také. A rovnou dva exempláře. Já připravím kopyto, laminovací expert Daja zhotoví co
nejlehčí a nejpevnější trupy. Osazení pohonu a RC vybavení, výroba nástaveb, kormidel, osvětlení a různé doplňky byla
zase moje starost.
Ještě před započetím výroby kopyta jsem si prostudoval plán a došel k závěru, že pár věcí zkusím oproti plánu změnit:
1) místo dvou motorů nainstaluji jenom jeden
2) stejně tak bude jen jedno zvětšené kormidlo
3) veký výřez do paluby zmenším jen od předních dveří nástavby po její vnitřní konec. Vodotěsnost zajistí vystupující
1 cm límec lemování v palubě.
4) kompletní nástavba musí být celá sundavací
5) přístup k páce kormidla bude malým výřezem nad kormidlem shora, krytým ložem pro malý motorový člun
6) funkční osvětlení bude zahrnovat: poziční světla, stožárové světlo, zadní reflektor a reflektor na kormidelně,
osvětlení kormidelny, vnitřní osvětlení přední části nástavby (1 LED) a osvětlení zadní části nástavby (2 LED)
Zhotovení kopyta
Na žebra a kýl byl použitý sklotextit
2 mm. Byl jsem předem upozorněn na nesrovnalosti v nakreslených žebrech, což se bohužel potvrdilo. Navíc dohoda s Dajou
byla, že kopyto bude bez kýlu
uprostřed trupu, ale zase včetně zvýšení přídě – tedy vlnolamu. Nastala experimentální část výroby žeber do té podoby,
až po osazení na kýl a přiložením na plán vytvořily žádanou plynulou a ladnou křivku. Na montážní desce jsem osadil
a přilepil žebra do sníženého kýlu.
