RC Modely 3/2024 článek 3
Křídla s polystyrenovým jádrem pro větší model větroně - 2. díl
Václav Janko
Ukázka z textu:

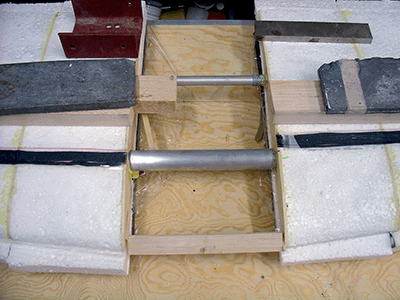

Tímto popisem navazuji na předešlý článek v RCM 2/2024, kde jsme stavěli křídlo pro model větroně. Uvedený způsob jsem použil při stavbě polomakety akrobatického modelu o rozpětí 2500 mm, s benzinovým motorem o objemu 40 ccm. Hmotnost hotových křídel 1500 g by mohla být i nižší, pokud bych nepoužil „betonovou“ balzu, takže výběrem balzy můžete hmotnost ještě výrazně snížit. Výřezy pro jádro křídla si připravíme podle návodu, který byl zveřejněn ve vašem časopisu, například RCM 4/2011, nebo si jádro necháme vyříznout na CNC odporové pile, jak jsme se již zmiňovali v prvním dílu. Nejdříve oddělíme část centroplánu v délce asi 200 mm a připravíme si překližková žebra, která jednoduše získáme obkreslením odděleného výřezu, do nichž vyřízneme otvory pro tenkostěnné duralové spojovací trubky, v našem případě o průměru 30 a 16 mm. Pokud má křídlo vzepětí, je třeba u „vzdáleného“ žebra posunout osu otvoru mimo střed. Tak, abychom získali patřičné vzepětí při zachování rovných trubek. Po zaschnutí a začištění vytvoříme skrz jádro otvor, kterým protáhneme odporový drát a podle již připravených otvorů vyřízneme část jádra pro vlepení pouzder nebo duralových trubek. Poté opět tuto část spojíme se zbytkem výřezu. Pro lepení používáme lepidlo PU, nejlépe ICEMA R145/12. Potom po celé délce jádro prořízneme nejlépe pásovou pilou nebo plátkem pilky, ale v tomto případě je třeba zajistit vedení třeba podle smrkové lišty nebo ocelového pravítka na obou stranách, aby se řez nevlnil.
