RC Modely 1/2024 článek 5

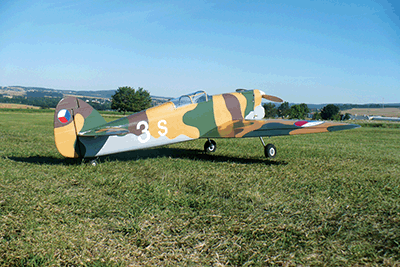

Avia B-35

Vláďa Rupert

Ukázka z textu:

V roce 2017 jsem se rozmýšlel, jaký postavím RC model. Blížilo se sté výročí vzniku Československa, a proto jsem si říkal, že bych mohl postavit polomaketu Československého letounu. V roce 2007 jsem zalétal Avii B-534, o několik let později jsem létal s modelem Avie BH-122. Proto se stavba Avie B-35 nabídla tak nějak sama. Pro stavbu modelu jsem použil plány elektroletu Avie B-35 od pana Rašky a monografii Avie B-35. Obojí jsem použil jako základ a plány si nakreslil sám. Model má rozpětí křídel 2150 mm, délka trupu je 1700 mm a jeho hmotnost činí 8000 g. Bočnice trupu jsou vyrobeny z balzy o síle 6mm, které jsou v přední části vyztuženy topolovou překližkou o síle 3mm. Tyto bočnice jsem slepil dle plánku do tvaru. Základ trupu jsem ve spodní části osadil žebry vyřezané z balzy o síle 3 mm, a pak jsem spodek trupu vyplaňkoval pásky balzy o síle 4 mm. Dále následovalo vlepení motorové přepážky a horních žeber trupu, také další páskování trupu balzou o síle 4mm. Křídla jsou slepena ze dvou polovin. Jedná se o klasickou konstrukci se žebry vyřezanými z topolové překližky o síle 3 mm. Jako hlavní nosník jsou použité smrkové profily o rozměrech 6×4 mm. Do žeber jsou zalepeny špalíky pro pevný podvozek o rozměrech 25 × 15 mm a délce 120 mm.
