RC Modely 5/2023 článek 2
Malé makety – 4. část
Pro RCM Petr Faitl
Ukázka z textu:

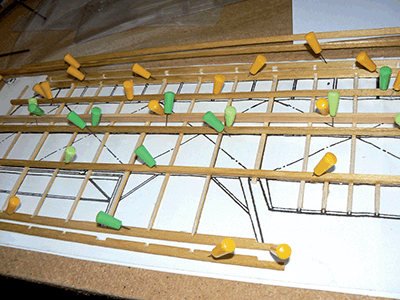

Stavba křídla
Před stavbou křídla (nebo křídel) je nutné si dobře rozmyslet postup stavby, její způsob a stupeň požadované
maketovosti, navrhneme dimenzování jednotlivých částí křídla, pevnostní uzly a body, určíme si typ materiálu na potah
(což je rozhodující pro dimenzování kostry)
a podobně.
Křídlo lze postavit několika způsoby. Výběr materiálů a postupů může být ovlivněn našimi zkušenostmi či radami druhých,
stavebním postupem uvedeným u plánku modelu, stejně jako tvarem
a velikostí křídla a jeho umístěním vůči trupu. Jednoplošný model může mít velmi subtilní konstrukci křídla, zejména
jde-li
o předlohu s křídlem vyztuženým vzpěrami či drátěnými výztuhami, které na modelu zhotovíme funkční. Stejné křídlo však
může být navrženo jako samonosné, se vzpěrami či výztuhami doplněnými pouze pro maketovost.
U samonosných křídel modernějších typů bez vnějších drátěných výztuh je to pak samozřejmé; navíc je nutné počítat s tím,
že je-li v křídle navíc umístěn ještě i podvozek nebo gondoly, je tato část (zpravidla centroplán) více namáhána, zejména
při přistání. Podle toho je pak třeba tuto část patřičně vyztužit. U modelů s podvozky mimo křídlo, tedy zpravidla na
trupu nebo úplně bez podvozku (například létající člun), nám pak tato starost odpadá.
