RC Modely 1/2023 článek 6

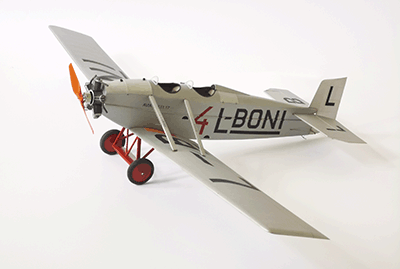

Pro mladé i staré, Avia BH-11C, 2. část
Robert Pajas
Ukázka z textu:
V minulém čísle časopisu jsem uvedl 1. část stavebního plánu a popisu stavebního postupu tříkanálové RC minimakety Avia
BH 11C v měřítku 1:17 představující závodní stroj, na němž tragicky zahynul dr. Z. Lhota na soutěži v Římě v roce 1926.
Nyní stavbu modelu dokončíme.
Stavba křídla
Plánek sesadíme a slepíme k sobě, přichytíme na balzové prkénko tloušťky
10 - 20 mm, vyhladíme a přelepíme několika pruhy široké čiré lepící pásky. Nařežeme si horní pásky žeber dle křivítka
či šablony. Koncové lišty kří-dla, náběžku a odtokovku sbrousíme předem na balzovém prkénku, pak teprve odřízneme.
Přišpendlíme hrany na plánek, mezi ně pak vkládáme spodní pásky žeber (rovné lišty - rovný spodek profilu), které
nejprve přilepíme
k náběžce a teprve pak dořízneme dle odtokovky. Snažíme se, aby lepidlo nešlo na povrch, kde budeme přebrušovat křídlo
dohladka. Pak přilepíme hlavní i pomocné nosníky - nejprve usadíme mezi špendlíky a srovnáme, pak zakápneme.
Napáskujeme horní stranu křídla přes nosníky, dva prohnuté pásky kořenového žebra vlepíme pod úhlem 4° do vzepětí.
Barevný potisk na model Avia BH-11C ve formátu PDF
