RC Modely 8/2022 článek 1

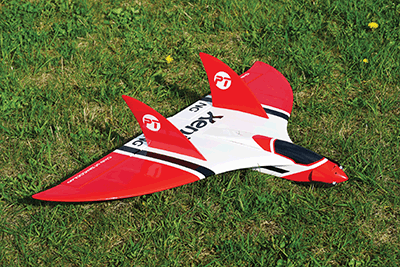

XENIE NG

Pro RCM Bedřich Janáček

Ukázka z textu:

Po mnoha hezkých chvilkách při létání s oblíbenou menší Xenií o rozpětí 875 mm jsem dostal chuť na její trochu větší a „nadupanější“ sestru. A tak jsem si ji namaloval s rozpětím 1085 mm. Pro bezpečnější starty hozením z ruky jsem přesunul motor na příď. Křídlo dostalo štíhlý profil a celou konstrukci jsem zpevnil na razantní létání bez jakéhokoliv omezení. Po nachystání dat na frézování opět zazněla CNC symfonie kamaráda Pavla Tošovského a veškeré díly i s montážními přípravky byly na světě. Stavba šla rychle a tak byl brzo na světě zajímavý model - Xenie NG. No posuďte sami.
Konstrukce
modelu je klasická z balzy, smrkových nosníků a překližek. Žebra křídla jsou z balzy 2mm, smrkový nosník je složen ze dvou pásnic 3x10 a stojiny 3x8, ke konci zúžené. Úzkou torzní skříň na náběžce tvoří tvarový potah z balzy 3 mm, stojina z balzy 1,5 mm a náběžka slepená ze tří vrstev balzy 3 mm. Je velice pevná a zajišťuje torzní tuhost křídla. Žebra jsou plaňkována balzou 1,5 mm. Bočnice trupu jsou z balzy 2 mm, v rozích vyztužené smrkovými nosníky. Přední část trupu a odnímací kabina jsou plaňkovány balzou 3 mm.
