RC Modely 4/2022 článek 7

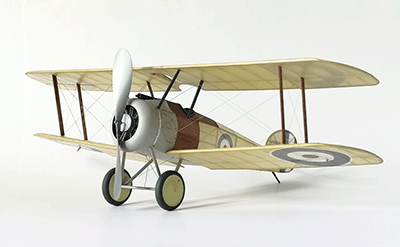

Pro mladé i staré, Sopwith Ship Camel v měřítku 1:16 - 2. část
Robert Pajas
Ukázka z textu:
Maketa podle stavebnice z roku 1934
Pokračujeme ve stavbě modelu z minulého čísla RCM.
Zbývá nám potáhnout obě křídla tak, aby byl zachován „Kit Scale“ vzhled - aby prosvítala kostra, vyrobit vzpěry,
model sestavit a vyplést, doplnit detaily.
Křídla a ocasní plochy
Budeme potřebovat pevnou balzu
6 x 4 mm na náběžné hrany, tvrdou balzu 1,5 mm na odtokovky a 0,8 mm na žebra. Horní i spodní obrys žebra řežeme
dle šablony, potom žebra spíchneme k sobě a společně obrousíme, vybrousíme zářez pro nosník.
Obě křídla i ocasní plochy stavíme na plánu překrytém fólií. Pod plán vsuneme podložku pod nosník (balza 0,8 po
celé délce křídla). Obě hrany si přibrousíme již před odříznutím na prkénku - hrany
i nosník přišpendlíme na plán a vkládáme žebra. V místě křidélek na hlavní nosník dolepíme lištu do výšky profilu
a přišpendlíme hranu křidélka, doplníme žebra. Koncové oblouky lamelujeme na šabloně. Nezapomeneme na posty pro
vzpěry
a pomocné výztuhy v oblasti křidélek, které zabrání potahu bortit kostru.
Žebra - Sopwith Ship Camel ve formátu PDF
Potah - trup na Sopwith Ship Camel ve formátu PDF
Potah - křídlo LH a PD na Sopwith Ship Camel ve formátu PDF
Potah - křídlo PH a LD na Sopwith Ship Camel ve formátu PDF
