Jednoduchá CNC frézka 3D tiskem

Luboš Hort

Ukázka z textu:

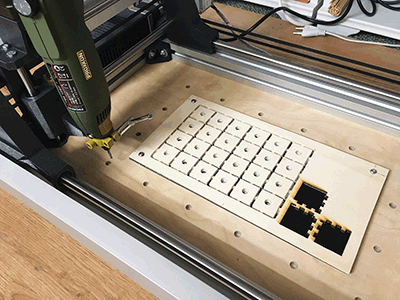

Modelařím od první třídy základní školy. Za tu dobu (záměrně nezmiňuji můj věk, abych nedostal infarkt) jsem se nařezal balzy a překližky opravdu dost. Před 8 lety jsem si postavil větší CNC frézku řízenou softwarem LinuxCNC. Šlo s ní frézovat i dural, její přesnost byla vynikající, úměrná ceně součástek. Osadil jsem ji i 5W laserovým modulem z Číny, který si poradil s překližkou tloušťky 3 mm na jeden průchod. S přibývajícími modely rychle ubývalo místa, takže jsem musel frézu prodat. V posledních několika letech jsem se sice věnoval 3D tisku, ale i modelařil, a tak jsem usoudil, že bych takového šikovného pomocníka opět ocenil. Nechtěl jsem však již velký a těžký stroj, proto jsem se pustil do vlastního návrhu konstrukce frézky s využitím 3D tisku. Kvůli ceně jsem udělal hodně kompromisů, hlavním důvodem ale bylo využití součástí, které jsem měl doma zbylé z různých staveb tiskáren. Použití jsem viděl hlavně ve frézování měkkého dřeva, nic tvrdšího jsem opracovávat neplánoval. Základem mé CNC frézky je rám z duralových profilů 30 × 30 mm, který nese vodicí tyče. Délka protilehlých profilů je naprosto shodná. Na vodicích tyčích se pohybují v ose Y vytištěné bloky s dalšími tyčemi pro osu X. Poslední osa Z se pohybuje v rozmezí 5 cm na tištěném vozíku a jako jediná má trapézový šroub 6 mm se stoupáním 4 mm. Pohyb v ostatních osách je přenášen řemeny GT2 stejně jako u 3D tiskáren.
