RC Modely 1/2021 článek 1

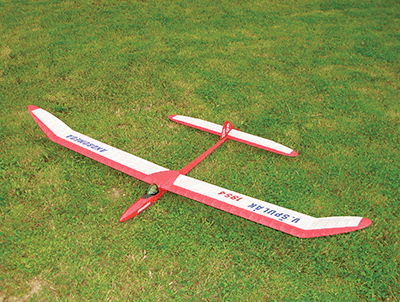

Andromeda
Ing. Miloš Mikulka
Ukázka z textu:
Úvod
S modelem Andromeda jsem se seznámil ve svých dvanácti letech v roce 1954, když v Leteckém modeláři vyšla reportáž o účasti našich modelářů
na mezinárodní soutěži v Moskvě, na které V. Špulák zvítězil s Andromedou v kategorii větroňů. Následně pak byl zveřejněn malý informativní výkres
a v roce 1955 byl vydán stavební plán. V té době jsem létal s Formánkovou F – 401, Érem,
a Ledvinovým Sokolem – G a Andromeda byla mým nedosažitelným snem, na který jsem neměl svými stavebními schopnostmi, ani materiálovými možnostmi.
Pak následovalo od 15 let létání v aeroklubu a na Andromedu přišly myšlenky znovu až v důchodu, kdy jsem definitivně přesedlal zpět k modelářství,
zvládl kreslení výkresů na PC a přípravu podkladů na frézování stavebních dílů. Do té doby jsem se nemohl odhodlat
k vyřezávání jednotlivých stavebních dílů, zejména pak subtilních žeber do křídla a výškovky. Na podzim 2009 jsem se konečně rozhodl, původní výkres
jsem překreslil do skutečné velikosti (v 1:1 byly ve vydaném plánu pouze stavební díly), připravil podklady na frézování, poslal je do firmy
Reichard modelsport a po novém roce jsem mohl stavět. Během čtrnácti dnů byl model připraven k letu. Pak jsem dlouho čekal v nepříznivém jarním
ostravském počasí na zálet.
Jedno klouznutí z ruky, pak start gumou 3x3 mm (silnější jsem si s ohledem na subtilní křídlo netroufal) + silon. Po vypnutí jsem si mohl konečně po
56 letech čekání vychutnat let svého vysněného modelu. Tím jsem si splnil svůj dávný sen.
Bez možnosti nechat si vyřezat stavební díly bych se ke stavbě Andromedy snad nikdy neodhodlal. Zájemci o stavbu modelu si také mohou sadu stavebních
dílů, v současnosti u czechaero.cz, objednat.
Výkres modelu je nakreslen přesně podle originálu s tím, že pro RC provedení je mírně zvětšena velikost směrovky. Původní velikost je kreslena
čárkovaně. Model lze postavit tak, jak ve skutečnosti létal, tj. s křídlem spojeným duralovým jazykem o tloušťce 1,5 mm, nebo ocelovými dráty
o o 3 mm. Já jsem dal přednost drátům - jeví se mi vhodnější. Startovací háček pro RC provedení není řešen jako boční, ale je vyveden do spodku
trupu. Výškovka je kreslena v provedení bez determalizátoru.
Popis stavby
Pokud nepoužijeme objednané stavební díly, začneme stavbu modelu vyřezáním jednotlivých dílů z balzy a letecké překližky a přípravou veškerého
potřebného materiálu.
