RC Modely 8/2020 článek 8

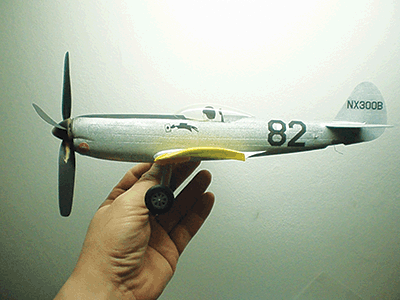

Pro mladé i staré, Curtiss P 40 Q
Robert Pajas
Ukázka z textu:
Kdo prostudoval stavební plán z minulého čísla časopisu, bude mít nyní na výběr. Do série ke stíhací Hayabuse uvádím totiž konstrukčně stejný model.
Martin Huk s ním soutěžil někdy kolem roku 2010, tedy v době, kdy jsme poprvé společně ochutnali atmosféru mezinárodních soutěží a v rámci
„nazbrojení“ vzniklo v našich dílnách velké množství halových modelů.
Stavba
Od předchozího Ki-43 Hayabusa se stavební postup liší jen v pár detailech.
Doporučuji si stáhnout obecný návod ke stavbě polystyrenového modelu od opravdových mistrů halové maketařiny Richarda Crossleyho, Petera Smarta
a Davida Deadmana. Najdete jej na stránkách FFScale Mika Stuarta zde: http://www.ffscale.co.uk/pdf/foam_scale_models.pdf
Návod prostudujeme a promyslíme si vlastní postup.
Model je stavěn z jemně pěněného fasádního polystyrénu, z 20 mm desek trup, ze 4 mm desek křídlo, z 1 mm desky ocasní plochy. V prodejně Modelov
najdete všechny potřebné tloušťky ve světlemodré nebo šedé barvě, jde především o měrnou hmotnost, houževnatost při broušení a o jemnost pěny
- hladkost povrchu, aby nebyla povrchová úprava příliš náročná. Lepíme disperzí, například Perfectem G nebo Herkulesem.
Křídlo a ocasní plochy
Skutečný letoun měl křídlo duralové, polystyrenová deska jej dobře napodobí.
Desku 4 mm sbrousíme dle plánu do ztracena směrem k odtokovce, zaoblíme náběžku a prohneme na kulatině do profilu - pozor, depron je za tepla
lisovaný a má „léta“ - v jednom směru se lépe ohýbá.
Natvarované křídlo pak rozřízneme, zbrousíme do vzepětí, slepíme disperzí a pojistíme proužkem papíru. Křídlo je určeno ke vsunutí do trupu.
Potah na Curtiss P 40 Q ve formátu PDF
