RC Modely 4/2020 článek 4
Měření dmychadla
Jan Kubica
Ukázka z textu:

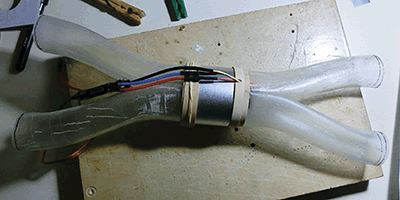

Stavím dmychadlový model a opět jsem měl obavy, zda komplikované vzduchové kanály nesníží tah dmychadla příliš. Proto jsem stavbu zahájil kanály, abych mohl nejprve parametry prověřit. Výsledky měření byly překvapivé a opět jsem se poučil. O toto poučení se chci nyní podělit. Dmychadlo je z Hobbykingu (i když ho vlastně vyrábí RC Lander), s kovovým pláštěm, plastovým rotorem s 5 lopatkami a motorem s kv 4800 (https://hobbyking.com/en_us/hobbykingtm-50mm-alloy-edf-4800kv-3s-version.html?wrh_pdp=7). Je určené pro napájení tříčlánkem Li-Pol, odběr do 18A a tah slibují neuvěřitelných 450 g. Pro měření jsem si vyrobil stojánek z kousku dřevotřísky a čtyř tyček s nalepenými zarážkami. Vzdálenost mezi deskou a sáním dmychadla by měla být alespoň dvojnásobkem průměru dmychadla. Celek se postaví na digitální kuchyňskou váhu a tak se měří tah (budu ho zde uvádět v gramech, je to názornější). Motor je napájený přes wattmetr, takže tahu lze přiřadit i napětí a proud odebíraný z baterie. Posledním měřicím přístrojem je mobilní telefon nebo tablet s aplikací Spectroid, která ukazuje frekvenční spektrum zvuku, ze kterého lze vyčíst otáčky. Zjišťování tahu v závislosti na otáčkách má tu výhodu, že se odstraní vliv motoru a regulátoru, který není nezanedbatelný, jak ukážu dále. Po samotné dmychadlo jsem naměřil maximální tah asi 330 g. Maximální změřený tah byl 370 g, což mě velmi příjemně překvapilo, protože jsem byl rozhodnutý s modelem nepokračovat, pokud se nedostanu alespoň na 80% z oněch 330 g.
