RC Modely 2/2020 článek 11
Vyzkoušejte RC plachetnice – 3. část
Ivo Michal, CZE 147
Ukázka z textu:

V předchozích dílech jsme se věnovali spíše provozu plachetnice, výběru jejího typu
a ovládání při plachtění. Model si můžeme koupit hotový, nebo jako stavebnici. Ale co když nenalezneme vhodný typ, nebo chceme uplatnit vlastní
zručnost? Potom se pustíme do stavby, pro začátek nejlépe podle plánku. Je ale potřeba zvolit plánek modelu, ne velké předlohy, byť by nás lákala
sebevíc. Musíme si uvědomit, že pokud bude měřítko třeba 1:10, tak délkové rozměry se zmenší desetkrát, ale plochy již stokrát a objemy tisíckrát!
To pro nás znamená, že model bude mít oproti předloze výtlak zmenšený třetí mocninou měřítka, plochu plachet menší druhou mocninou měřítka a délku
zmenšenou měřítkem. Voda i vítr jsou ale stále 1:1 pro předlohu i model. Plánek plachetnice by měl mít výše naznačené otázky vyřešeny. Návrhu
vlastního modelu se můžeme věnovat později…
Naším cílem je stavět dostatečně pevně a tvarově přesně. Čím lehčí model bude, tím těžší použijeme zátěž, těžiště se posune dolů a plachetnice bude
stabilnější. Trup lodi by měl být vodotěsný i při náklonu plachetnice. Z pohledu použitých technologií není rozhodující, zda jsme se rozhodli pro
nejmenší Footy nebo větší kategorie. Máme poměrně široké rozpětí možností, jaké použijeme technologie
a technická řešení, záleží na naší zručnosti, zkušenosti a možnostech. Dále se pokusím popsat většinu běžně používaných postupů při stavbě
u jednotlivých celků. Těmi jsou:
- Trup – výtlačné těleso hydrodynamického tvaru, které nese RC vybavení
a do kterého jsou upevněny další části
- Kýl a kormidlo – kýl nese zátěž
a jeho boční plocha působí proti bočnímu splouvání. Kormidlo je uchyceno otočně
a řídí směr plavby.
- Zátěž – zabezpečuje stabilitu plachetnice a vyvažuje sílu působící na plachty
- Takeláž – zahrnuje stěžeň, ráhna, pevné a pohyblivé lanoví, plachty
- Rc vybavení – přijímač, serva, palubní zdroje (baterie)

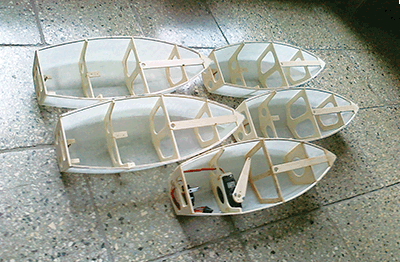

TRUP
Samozřejmostí je symetrie trupu podle podélné osy, což je nutná podmínka pro stejné vlastnosti při plavbě na levoboku
i pravoboku. Naším cílem je vytvořit prostorový objekt co nejpřesněji podle plánu. Cestou jsou různé technologické postupy, které si popíšeme dále.
