RC Modely 12/2020 článek 9
Pro mladé i staré, Letov Š-8, 2. část
Robert Pajas
Ukázka z textu:

Let volné makety je vždy vzrušující.
V závodním Šmolíku je elektrická výbava s časovačem. Nulové vzepětí však často způsobí, že volný model sice létá, ale nestabilně - nikdy není jasné,
co přijde. Proto jsem v duchu doporučení Pavla Stráníka připravil model pro jistotu rovnou i k instalaci RC výbavy.

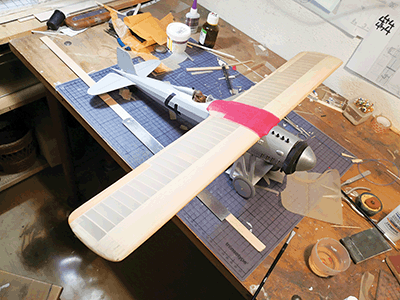

Pokračujeme stavbou křídla, které bude odnímací a při sejmutí pohodlně odkryje v trupu celý prostor pro elektrovýbavu.
Stavba je klasická, křídlo sestává
z hran a žeber, vrchní část je mezi náběžkou a nosníkem potažena balzou. Křidélka jsou plná, dělená. Veprostřed každé poloviny křídla je výkližek
pro ukotvení vzpěry.
Stavba křídla
V archivu RCM k tomuto číslu najdete šablony pro výřez žeber i vzor pro tisk obtisků na bílý obtiskový papír.
Dokreslíme na pauzák chybějící konec křídla (zrcadlově), plán slepíme, připevníme na pracovní desku a pokryjeme fólií.
Připravíme si žebra - vytiskneme na laserové tiskárně soubor se žebry a nitroředidlem je přetiskneme na pevnou balzu 1 mm. Vyřežeme je, rozdělíme
na odto-
kovou a náběžnou část (každé žebro má dvě části - před a za nosníkem), sesadíme do bloků, sešpendlíme a zbrousíme najednou do stejného tvaru. Zadní
část žebra je o 1 mm vyšší než nosník, protože nebude potažena balzou.
Obtisky na Letov Š-8 ve formátu PDF
Šablona na přepážky na Letov Š-8 ve formátu PDF
Šablona na žebra na Letov Š-8 ve formátu PDF
