RC Modely 4/2019 článek 8
Jak my děláme RC parašutistu
Jarda Šindelář
Ukázka z textu:
O naší partě nadšenců jsem psal už minule. Pronikli jsme do tajů RC parašutismu a snažíme se tuto krásnou zábavu šířit dál. Sami vyrábíme
jak „paragány“, tak ale i padáky a všechno příslušenství. Chtěli bychom zájemcům ušetřit „slepé uličky“
a spoustu peněz do krušných začátků a ukázat, jak to děláme my. V tomto čísle popíši výrobu parašutisty.
Tělo musí pobrat:
- 2 serva s tahem 12 kg a více
- 1 servo 2,5 kg MG na otevírání brašny
- baterii složenou z 5x NiMh/2-2 500 mAh
- Rádio s co největším dosahem!!!
- neosvědčuje se systém Spektrum DSM!!!
- antény RX ven z krabice (dlouhé)
Je zbytečné šetřit na váze, parašutista musí vážit 1,4 – 1,8 kg
Začneme od nohou
Vytvarujeme je ze silné a pevné překližky nebo tvrdého dřeva (dub, buk, laminát), kov raději ne, kvůli signálu.
Nohy jsou volně zavěšeny na šroubech M6 v „U profilech“, které ohneme z pásku hliníku 2 mm, šířka 40 mm, vnitřní rozměr podle nohou a budou
přišroubovány na spodku krabice. Nohy mají dorazy, musí se dát vychýlit dozadu 45 stupňů a vpředu pouze do svislé polohy. Přední polohu zajistí
guma od kolen na břicho (pod kombinézou) a zadní polohu zajistí guma od brašny padáku ke kotníkům, po zabalení.

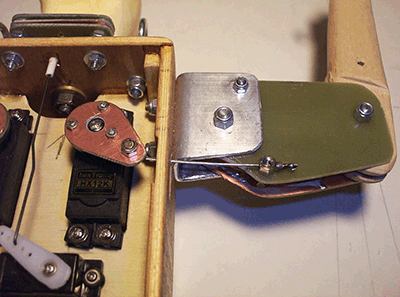

Ruce jsou ze tří dílů
1. díl
Závěs je opět „U profil“ z hliníku 2 mm, šíře 40 mm, vnitřní rozměr 15 mm (ohnuto přes Jekl 15x40 mm), bude připevněn šrouby M4 na boku
těla. V něm je na šroubu M4 otočně uchycena část ruky od ramene k loktu a pomocné táhlo na šroubu M3.
2. díl
Tento díl je spájen z bočnic z jednostranného cuprextitu (mědí dovnitř)
a rozpěrek z téhož materiálu, nebo bočnice třeba z laminátu a mezi ně vložit sloupky a sešroubovat. Bude pravý
a levý, podle uchycení závěsu pro lanko, které ovládá pohyb rukou.
