RC Modely 8/2018 článek 4

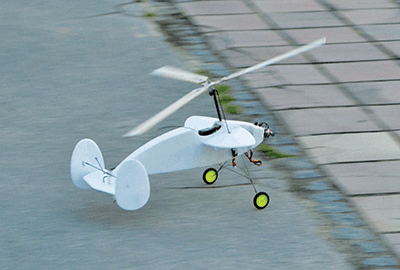

Vírník

Jiří Tvaroh

Ukázka z textu:

Vírník je tak divný, že jsem ho musel vyzkoušet. Pravda je, že počáteční neúspěchy rychle vystřídaly další nezdary. Tak jsem se s přestávkami dál trápil s konstrukcí, těžištěm, klopnými momenty (a že jich u vírníku je!), kýváním rotorové hlavy, nastavením úhlu listů a dalšími záludnostmi konstrukce. Až jsem na netu našel celkem pochopitelný výkres halového vírníku z depronu. Zalíbil se mi a tak jsem ho „obšlehl“ Upravil jsem pouze rotorovou hlavu, pomocná stabilizační křídla a sílu materiálu trupu, abych s tím mohl poletovat i venku. Popis stavby: Všechno je jednoduché, jak jen je to možné. Trup je skříň vyztužená v místě průchodu pylonu rotoru překližkou 1,5 mm. Z překližky je i deska motoru a příčník unášející podvozek. Rotorová hlava je usazena na dvou ložiskách 4x5x7 mm a celý blok je vyroben z překližky přelaminované 110 sklem. Rotorové listy jsou v podstatě klenutý profil s nulovým náběhem a jsou unášeny uhlíkovou trubičkou 3 mm. Celá hlava je řízena pouze kloněním ovládané opět uhlíkem 1,5 mm a smršťovačkou. Ocasní plochy s uspořádáním do „H“ jsou ovládány vtipným „soupáčím“ z uhlíkové tyčky 1,5 mm. Páky směrovek jsou z bowdenových trubiček. A výškovka je ovládaná uhlíkovou tyčkou spojená smršťovací bužírkou. Celý aparát ovládají mikroserva Dajmont a RC souprava Graupner HOTT.
