RC Modely 10/2018 článek 5

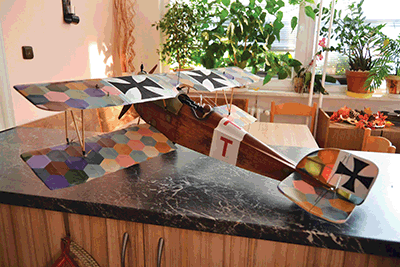

Aviatik Berg DI
Jiří Tvaroh
Ukázka z textu:
Aviatika DI jsem viděl v RCM 04/2018 a hned se mi zalíbil. Ale měřítko 1:5 bylo příliš veliké.
A tak jsem vyhledal podklady na netu a upravil měřítko podle mého pracovního stolu… 1:9.
Můj kamarád, který je skutečný odborník na Rakouskouherské letectvo, konkrétně na Aviatika DI tvrdí, že: „Berg je jako guláš, taky se na něm
dá těžko něco pokazit“.
Tak jsem se pustil do stavby.
Křídla jsou opatřena profilem E205. Tento „moderní“ profil má dostatečnou výšku v % na hloubku, takže se mi pohodlně vešly dva
smrkové nosníky 6x3 mm, které zaručují dostatečnou tuhost sestavy. Žebra jsou vyrobena pomocí mé oblíbené metody (rašplové interpolace).
Koncové oblouky jsou lamelovány z překližky
0,8 mm. Odtoková hrana je vytvořena z kevlarové nitě 0,3 mm, s výjimkou křidé-lek, které mají odtokovou hranu z uhlí-kové lamely 0,8x2 mm. Vše
je lepeno disperzním lepidlem.
Pevnostní uzly, koncová žebra, spojovací trubičky spodního křídla atd., jsou lepeny epoxidem s mikrobalónky.
Trup je balzová skříň z bočnic 2 mm silných, s přepážkami ze smrkových nosníků 2x5 mm. Hřbet trupu je vyroben z balzové trubky navinuté za
mokra na trn a po vyschnutí upravené do potřebného tvaru. Firewal a kastlík na baterky jsou vyrobeny z balzové překližky 3 mm silné, navíc
potažené březovou překližkou 0,8 mm a jsou vlepeny do trupu společně s lůžkem pro serva.
Ocasní plochy z lehké balzy 5x6 mm jsou společně s lamelovanými oblouky z překližky 0,8 mm zabroušeny do souměrného profilu.
