RC Modely 5/2017 článek 7
Osvětlení modelu LED s Arduino NANO R3
Pro RC modely Otmar Hruška MDK Pohořelice
Ukázka z textu:
Protože se již delší dobu zabývám programování ARDUINA, chtěl jsem ho pro jeho malou velikost použít i na ovládání osvětlení modelů. Vypadalo to velmi jednoduše, ale jak přibýval počet LEDek, přišly komplikace. Hlavní problém byla synchronizace blikání. Až jsem na internetu narazil na program, který nejen toto řeší. Dovoluje řídit synchronně 10 PWM výstupů a jedno servo (třeba pro vysunutí reflektoru). Kontroluje baterie a při poklesu pod určitou mez světla odpojí. Řídí LEDdky dynamicky například, podle polohy plynové páky (použití např. pro osvětlení výstupní trysky dmychadlového nebo turbínového modelu). Třípolohovým přepínačem, nebo kombinací s dalším dvoupolohovým, nebo třípolohovým přepínačem, mění módy osvětlení. (Tedy až 5 stavů osvětlení). Také je zajímavá možnost použití vysoce svítivých LED na simulaci střelby palubních kulometů.

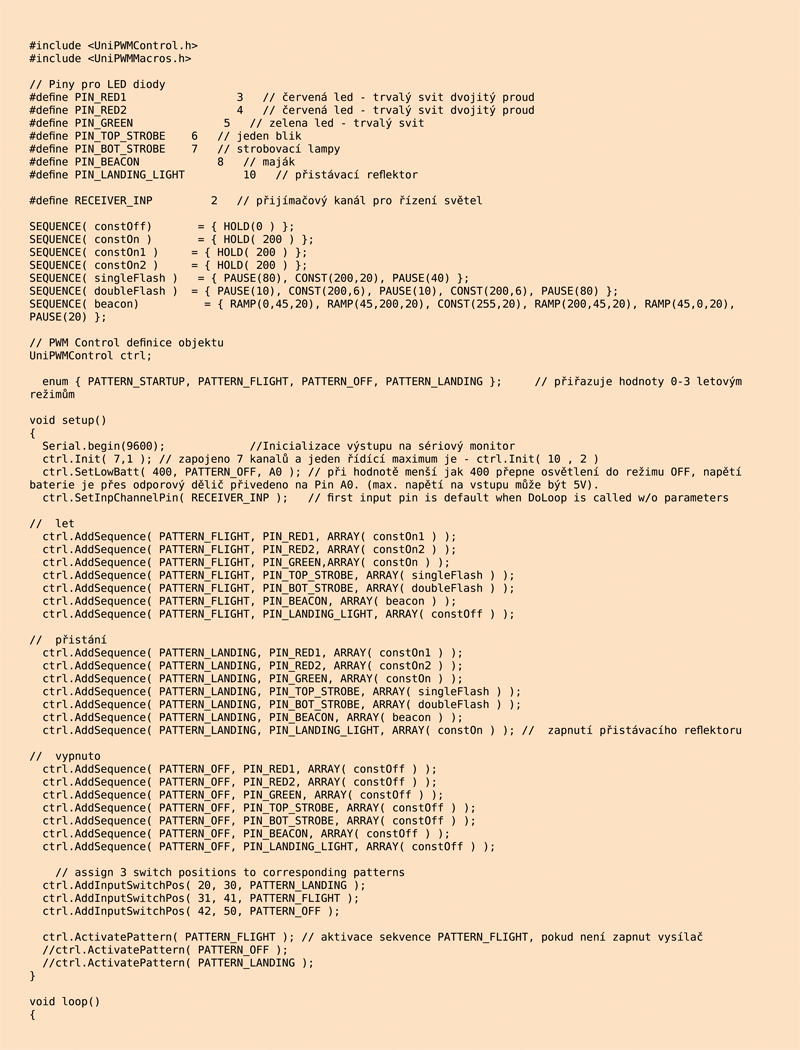

Kód z časopisu - obr. 1 ve formátu JPG

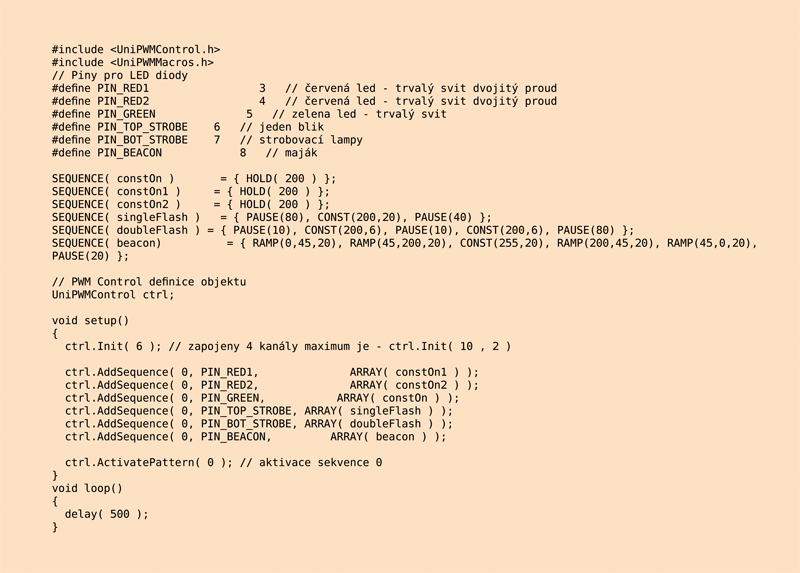

Kód z časopisu - obr. 2 ve formátu JPG
