RC Modely 5/2017 článek 10
Přestavba koles staršího parníčku Vltava
Jiří Voráček
Ukázka z textu:

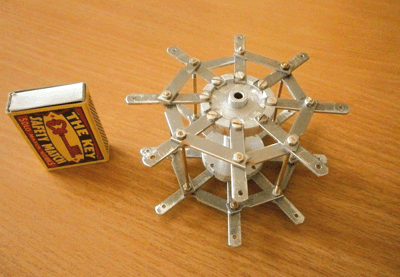

Na samém začátku sezony jsem se rozhodl přestavět pevná kolesa svého parníčku. Průměr koles je 12 cm, nic moc, to jen na okraj. Mohlo by to trochu pomoci. Pevná kolesa mají rozměr lopatky 20 x 55 mm čili 11 cm², což samo o sobě není nic špatného, ale špatné je, že ze čtyř lopatek ponořených do vody jen jedna dělá to, co se od ní očekává. Když to pro vysvětlení přeženu - kolesa jsou skoro do poloviny ponořená, takže slaboučký strojek musí přemáhat odpor vody při téměř vodorovné pozici lopatky, co vstupuje do vody. Další je už trochu šikmo, což je lepší z hlediska odporu vody, ale pořád nic moc. Jedna lopatka asi pracuje správně, čili pohání loď kupředu no a další už zase vyhazuje vodu nad hladinu. A to je zase špatně. Pomohlo by nastavování lopatek kolesa - takže jsem začal tvořit. Syn mi nechal dva kousky duralu, ale zatraceně tvrdého. Špatně se to obrábělo, ale co se dalo dělat - stálo mne to jeden závitníček ze sady M 2,5 mm. Obrázky naznačují postup práce. Využil jsem zase to, co dům dal. Takže plocháčky z duralu 6x2 mm. Není to ideální, mosaz by byla lepší, ale je to zatraceně drahý materiál - i když krásný na pohled. Navíc když si ho chci koupit, musím si vzít polovinu tabule, což je 100x100 cm a to je fakt drahé. Takže z duralových pásků jsem vyrobil loukotě kola, sešrouboval se středem Ms šroubky M 2,5 mm, vystřihnul 16 a 16 kousků na úhelníčky co drží hliníkovou lopatku 45 x 20 mm. Je o 2 cm² menší než byla ta původní, ale co se dalo dělat - tyhle kousky jsem měl a tím to bylo dáno... Naohýbat Ms úhelníčky, snýtovat s lopatkami a sesadit pomocí Ms drátu průměr 2 mm na pohyblivou lopatku. Lehce dotáhnout matičkami M 2 z mo-sazi a pro jistotu zapájet - to jsem určil jako nejlepší způsob, aby se to nepovolovalo pohybem kolesa.
