RC Modely 12/2017 článek 5
Z mojí modelářské dílny – Jak jednoduše postavit ocasní plochy pevné a lehké
Václav Janko, šéfredaktor
Ukázka z textu:

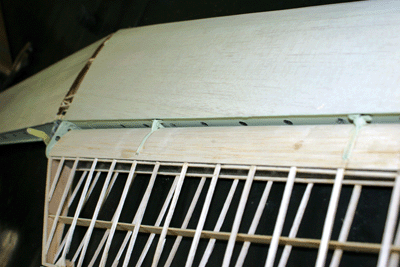

Kde jinde ušetřit hmotnost než v zadní části trupu, že? Tentokrát popíši jednu z možností, jak postavit lehkou VOP nebo SOP s pevným potahem. Vnitřní konstrukce je klasická – balzová. Na nosníky použijeme balzu, kterou tentokrát nemusíme zesilovat uhlíkem, jelikož celou konstrukci nám zpevní celobalzový potah a tím vznikne pevná skořepina. Na steven nalepíme balzové lišty 2x2 mm, „odskočené“ o 1,5 mm pro pásnice žeber. Z dalších obrázků je jasné, jak dál při konstrukci pokračovat. Budeme se více věnovat způsobu výroby pevného potahu, kterým budeme potahovat vcelku ohnutím přes náběžnou hranu. Proto si, třeba z balicího papíru, vyrobíme šablonu, jejíž rozměr přeneseme na slepenou a obroušenou plachtu balzy, v našem případě tloušťky 0,6 mm. Připravíme si tabuli skla, na kterou se nám vejdou všechny díly, a nejméně 3x ji naseparujeme separačním voskem. Každou vrstvu necháme hodinu zaschnout a pokaždé jemně přeleštíme. Poté naneseme PVA, buďto stříkáním nebo houbičkou. Polyvinyl alkohol se prodává ve dvou provedeních, k natírání a ke stříkání. Po zaschnutí přestříkáme tenkou vrstvou akrylové barvy třeba již v budoucím odstínu modelu, nebo plničem, podle toho, co máme zrovna při ruce. Po zaschnutí položíme skelnou tkaninu 30 g/dm² o něco menší, než je rozměr skleněné tabule a prosytíme ji, poté položíme připravené plachty balzy na prosycenou tkaninu a pokud máme dost místa, přiložíme i zbytky balzy, které se nám pak budou hodit na dočištění.
