RC Modely 12/2017 článek 12

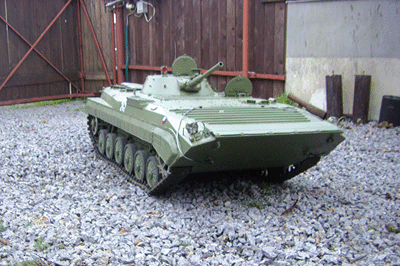

Bojové vozidlo pěchoty BVP-1
František Lamka
Ukázka z textu:
Jelikož jsem postavil modelů v měřítku 1:7 až dost, rozhodl jsem se pro něco „většího“. Zvolil jsem měřítko 1:4 a moje volba padla na stroj BVP-1 s tím, že to bude i plavat, tak jako skutečné „BEVKO“. Jenže přání je jedna věc a realizace druhá, nejdříve jsem zakoupil kit 1:35 a celý jej přepočítal do měřítka 1:4. Pak jsem si ho celý namaloval ve 3D programu a udělal výrobní výkresy a začal stavbu pomalu realizovat. Nutno podotknout že to kreslení zabralo asi rok času po večerech. Vanu jsem slepil a sešrouboval z voděodolné překližky, vyztužil bukovými hranoly a vršek vany je dodělán ze sklolaminátových desek o síle 3 mm. Ve vaně jsem udělal falešné dno a pod něj jsem umístil zavěšení pojezdových kol, která jsou odpružená pomocí torzních tyčí prům. 6 mm. Tím mi odpadlo utěsnění 12 pojezdových kol. Ty jsem vysoustružil ze silonu, osadil ložisky a aby nebyla moc těžká, zevnitř jsem je „vybral“ a zadělal poklicemi, tím pádem jsou dutá a váží o trošku míň. Musel jsem šetřit váhou, protože jsem chtěl, aby to plavalo jako jeho předloha. Přední a zadní pojezdové kolo je opatřeno funkčními tlumiči na každé straně. Hnací a napínací kola jsou vytočená a vyfrézovaná z duralu, a utěsněná pomocí gufera. Samozřejmostí je i funkční vlnolam, poháněný malým motorkem. Vršek vany a věž jsou vyroben také ze sklolaminátových desek. Otáčení zajišťuje malá převodovka ze stěračů, náměr také. 20rané střílení je ovládáno malým el.motorkem přes převody. Funkční jsou poklopy a světla, poklopy kvůli odvádění tepla od motoru.
