RC Modely 9/2016 článek 2
Miles Hawk Trainer M.2W v měřítku 1:3,25, 2. část
Petr Goiš MDK Pohořelice
Ukázka z textu:

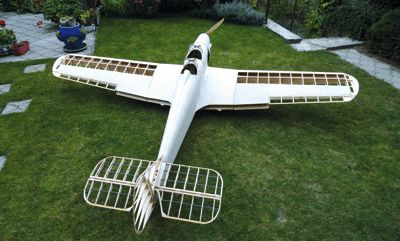

V první části jsem se zmínil, že mojí srdeční záležitostí jsou krásná britská letadla, která se stavěla v meziválečném období. Patří mezi ně i Miles Hawk Trainer. Konstrukce modelu je klasická, přepážky trupu i žebra křídel byla nakreslena ve SketchUpu a vyřezána na CNC frézce. Zmínil jsem se i o stavbě ocasních ploch, přechodech mezi nimi, laminátovém motorovém krytu i výrobě podvozku a o povrchové úpravě. Vrtulový kužel byl laminován do negativní formy. Použita byla ve třech vrstvách tkanina s hustotou 110 g/m2. Forma mi zbyla z předchozí stavby prvního modelu. Elektroinstalace v modelu je vcelku jednoduchá. Pro napájení modelu jsem použil dvě sady LiFe akumulátorů o kapacitě 2 500 mAh. K distribuci napětí na jednotlivá serva je použita rozvodná deska firmy TRV elektronik poskytující: - počet kanálů: 10/20 (každý kanál je zdvojen) - oddělené silové napájení serv od přijímače - 2x vstup pro akumulátory - 2x elektrický vypínač integrovaný na desce s LED indikací - 2x BEC 5V pro přijímač s LED indikací - lze použít všechny typy akumulátorů – Lixx, NiMh, NiCd, A123 - odolnost proti vibracím, prokovené otvory pro maximální pevnost letovaného spoje. K napájení jednotlivých serv jsou použity kroucené kabely Futaba. Model je osazen celkem osmi digitálními servy Hobby King s tahem 31 kg/cm. Motor a centrální klapku ovládají serva Hitec. Podvozkové nohy jsou vyrobeny z ocelových tenkostěnných hydraulických trubek, které jsou spájeny stříbrnou pájkou. Odpružení kol podvozku zajišťují dvojice tlačných pružin se zdvihem 20 mm. Podvozkové nohy jsou vloženy do loží umístěných v centrolpánu a přišroubovány.
