RC Modely 12/2016 článek 7

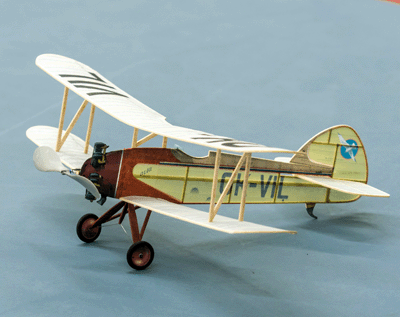

Pro mladé i staré, Avia B.A. 122
Robert Pajas
Ukázka z textu:
Model je určen do haly nebo do úplného bezvětří, hmotnost bez výbavy je asi 8 g. Je vhodný k RC ovládání, v tom případě řídíme pouze směrovku a otáčky motoru, nebo
na gumový pohon. Konstrukce trupu je úmyslně volena tak, aby vynikl tvar barevných doplňků charakteristických pro akrobatickou skupinu Novák – Široký – Hubáček.
Stavba je jednoduchá, ale vyžaduje jistou zručnost – vznikne model pěkného old school vzezření jako alternativa k současným rychlostavebnicím vyseknutým z polystyrénu.
Stavíme z pevné balzy tloušťky 1,5 mm, přebroušené, lakované a vyleštěné. Z prkénka dlouhého 30 cm si nařežeme lišty 1,5 x 1,5 mm a z kratšího, asi 8cm, nařežeme
žebra podle křivítka. Odskok hrany bývá 1,5 mm a poslouží jako zarážka. Části plánu připevníme na rovnou balzovou desku tlustou
10 – 20 mm a pokryjeme mikrotenem, pomáháme si špendlíky a lepicí páskou, využíváme nepatrné kapky vteřinového lepidla.
Křídlo a ocasní plochy
Den předem si připravíme lamelované části na mikrotenem pokryté šabloně, lepíme Herkulesem. Lišty musí být řádně proschlé.
Na plán přišpendlíme hrany i koncové oblouky – u horního křídla také lištu vykrojení v centroplánu, kterou uprostřed podložíme. Vkládáme žebra od náběžné hrany
a přesně zkracujeme podle odtokové. Stavbu ocasních ploch zahájíme přišpendlením obvodových lišt, pak doplníme vnitřní konstrukci.
Potahy křídel na Avia B.A. 122 ve formátu PDF
Potahy křídel(2) obtisky na B.A. 122 ve formátu PDF
Potah trupu na B.A. 122 ve formátu PDF
Potahy na B.A. 122 ve formátu PDF
