RC Modely 12/2016 článek 2
Dimenzování spojovací trubky křídla
Pro RC Modely Petr Goiš, MDK Pohořelice
Ukázka z textu:

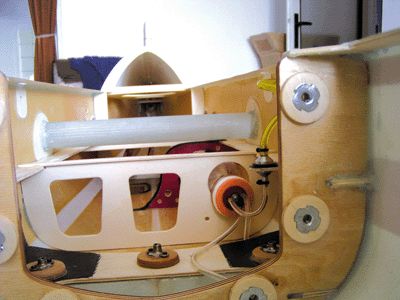

Při stavbě velké makety jsem narazil na problém, jak správně dimenzovat trubku pro spojení polovin křídla. Vzhledem k tomu, že šlo o maketu letadla o rozpětí 320 cm a s hmotností těsně pod hranicí 20 kg, bylo třeba kvůli bezpečnosti výpočtem určit velikost a síly působící na spojovací trubky křídla. První diskuze, jakou trubku a jaký materiál použít, kolik žeber v konstrukci by mělo přenášet síly atd., jsem vedl v okruhu kamarádů modelářů, ale postupem času začala při řešení převládat fyzika, matematika a mechanika. Pracuji v technickém oboru, kde se musí určité důležité součásti strojů spočítat z hlediska statického a dynamického chování, a to vzhledem k bezpečnosti výrobku. O pevnosti materiálů a jednotlivých výpočtech namáhání tak něco vím, mohou však pomoci i kolegové výpočtáři a v některých případech lze najít informace na internetu přes Google. Než začne modelář s vlastní konstrukcí a výpočtem spojovací trubky, měl by si ujasnit: a) z jakého materiálu by měla být trubka, kterou chce použít (dural, superdural, kompozit, ocel, nebo nerez) b) jakým způsobem bude trubka uložena (laminátové pouzdro, nebo pouze v nosníku nebo přepážce) c) jakým způsobem bude trubka zajištěna proti posunutí
