RC Modely 11/2016 článek 6
Pro mladé i staré, S.E. 5a
Robert Pajas
Ukázka z textu:

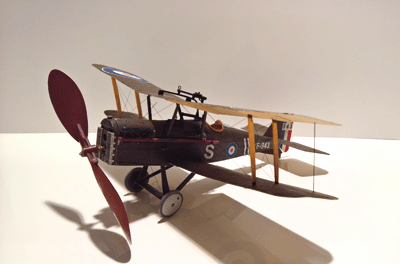

V minulém čísle jsem představil celobalzovou minimaketu Sopwith Triplane. Nyní pokračuji modelem S.E. 5a z roku 2008, který dobře létal jako Pistácio. Postavil si jej
kromě mě i Petr Konopásek a oba modely jsou zachyceny na fotografiích. Mimochodem, ve větší verzi to byla první halová maketa úspěšného halového maketáře Martina Huka.
Všechny tvary a rozměry předlohy jsou zachovány v měřítku. Model není stavebně náročný na čas, křídla s mnoha žebry a mezižebry, vyřešíme prohnutou balzovou deskou,
vyhneme se tak pracnému potahování. Všechna kormidla včetně křidélek jednoduše nařízneme a nastavíme podle potřeby lehkým nalomením. Vystupující žebra znázorníme pásky
potahového papíru.
Části plánu připevníme na rovné balzové prkénko tlusté 10 až 20 mm a přelepíme několika pruhy široké čiré lepicí pásky. Celý model lepíme vteřinovým lepidlem.
Sestavíme jej z desek balzy tloušťky 0,4 mm, tedy z oboustranně sbroušené běžně dostupné balzy tloušťky 0,6 mm.
Křídla a ocasní plochy
Křídla vyřízneme z balzové desky tloušťky 0,4 mm, prolakujeme a vyleštíme jemným smirkem. Léta jdou po rozpětí, jak je naznačeno v plánu. Křídla pak páskujeme přímo
na plánu, pásky přilakujeme nitrolakem. Můj model byl páskován pouze shora, zespodu můžeme žebra jen naznačit tužkou. Křídla vytvarujeme přes hranu stolu, aby držela
prohnutá do profilu, pak je nalepíme na žebra, nic nemáčíme vodou. Horní křídlo oddělíme od centroplánu – žebro přitom rozřízneme podélně napůl, přibrousíme do
vzepětí a opět sestavíme již se vzepětím 6° pro obě poloviny. Dbáme přitom na dodržení stejného úhlu náběhu obou polovin. Zespodu naznačíme umístění vzpěr
a v dolním křídle pro ně připravíme otvory. Ocasní plochy vyřízneme rovněž z balzy tloušťky 0,4 mm a napáskujeme.
Trup a ostatní části
Na plánu postavíme bočnice a ty pak sesadíme k přepážkám. Zkontrolujeme souměrnost a přilepíme dno trupu. Vrchní část opatrně potáhneme balzou, kterou také v prstech
předem vytvarujeme, aby při potahování nepnula a nekřivila trup. Potahujeme z jedné strany, druhou hranu potahu pak přesně dořízneme
a zamáčkneme k bočnici.
Obtisky na S.E. 5a ve formátu PDF
Další obtisky na S.E. 5a ve formátu PDF
