RC Modely 9/2015 článek 3
Výroba formy a kompozitového křídla s výraznými detaily, 4. díl
Václav Janko, šéfredaktor RCM
Ukázka z textu:

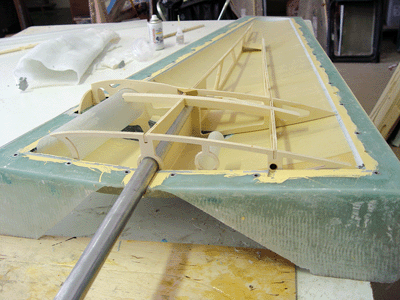

Na vnitřní konstrukci můžeme použít buď topolovou překližku, balzu či herex. Pro některé části, jakými jsou uchycení spojovacích trubek, motorů apod. je vhodné překližku z obou stran přelaminovat skelnou nebo uhlíkovou tkaninou. Herex je třeba přelaminovat z obou stran určitě! Konstrukce mohou být různé. Získat přesný tvar konstrukce je časově náročná práce, je to neustálé vkládání konstrukce do formy, stahování šrouby a znovu otevírání. Základní polotovary vyřízneme z překližky, která se nám už nehodí (třeba stará překližka ze zadní stěny skříně), u stojiny si pomůžeme položením pravítka přes dělicí rovinu a změřením výšky nosníku. Složitější tvary, jako žebra atd. můžeme odměřit pomocí jednoduchého „hřebenu“, o kterém jsem psal v „dílně“ (RCM 6/2015). Po napasování jedné strany položíme na vrchní stranu kuličky plastelíny s roztečí 5 až 10 cm, zavřeme formu a přitáhneme několika šrouby. Ale opatrně, kdyby náhodou byl vložený díl moc velký. Po otevření zjistíme – podle toho jak je plastelína zmáčknutá – kolik máme na materiálu přidat nebo ubrat. Poznáme to tak, že plastelína není domáčknutá formou k dílu s 1mm „masem“, a naopak, tam kde se plastelína domáčkla až na materiál, je třeba ubrat.
