RC Modely 8/2015 článek 10
Parostrojní orgie
Pro RC Modely Jiří Voráček
Ukázka z textu:

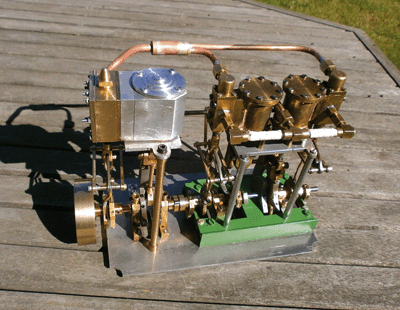

Už asi rok mi cosi říká, abych dokončoval svoje projekty a nenechával ty svoje „krámy“ na děti, protože stejně asi nebudou vědět co s tím. Takhle snad alespoň budou moci moje zkompletované strojovny nabídnout někomu třeba na internetu, nebo nevím kde, a snáze se jich zbaví. No, poslední strojovna je zase něco podobného tomu, co jsem už před časem popisoval – spojení dvou strojků v jeden, čímž vznikne primitivní koumpaund, ale opravdu to běží. Tenhle by ale potřeboval výkonnější kotel nebo hořák, snad to časem dodělám k plné spokojenosti. Takže jsem spojil dvouválec 2x 16 mm s křížovým vedením – docela pěkný – s dalším válcem. Strojek běžel, ale měl jen jeden excentr na každý válec a reverzoval jsem ho pouštěním páry z druhé strany válcového šoupátka. U těchto šoupátek to jde, plochá totiž pára odstrkuje od třecích ploch a opravdu to není to pravé. Pro strojek jsem neměl využití a tak jsem popadl rozpracovaný válec na šikmé noze s pístem průměru 27 mm. Ten mi zase zbyl z pokusu vyrobit čtyřválec do korvety Flower, tak to totiž správně bylo, ale nakonec jsem tam dal dva strojky – jeden byl 24-36 a před něj samostatný válec 22, už přesně nevím, ale ono to běželo. Korvety měly trojexpanzní stroje s dvěma válci na posledním stupni; aby ušetřili místo, tak konstruktéři poslední válec prostě rozdělili na dva. Pravda je, že by to bylo hezké..., ale dál. Vycházím z toho, že na angl. pláncích je další stupeň na expanzi asi o třetinu větší, takže válec 16 mm a další stupeň tedy je 24 mm, ale protože mám válce dva, zvětšil jsem píst na těch 27 mm, ale není to tak, že jsem měl takový nástroj. Prostě jsem vzal nějakou trubku s velkou vnitřní dírou a ona měla zrovna tenhle průměr. Obrázky napovídají, jak to rostlo – dvouválcový strojek, ložiska na destičce z duralu, výška, směr, žádná sláva se strefit, a tak jsem dal opět svoje trojité spojkové zařízení, které umožňuje spojit i trochu mimoběžné klikové hřídele. Povedlo se a tak je na dalším obrázku vidět, jak to zabíhám v soustruhu.
