RC Modely 4/2015 článek 8

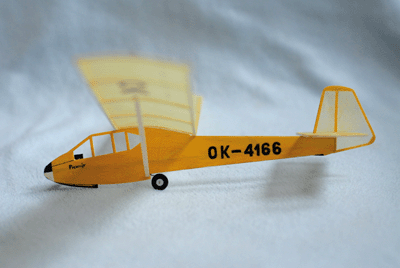

Pro mladé i staré, LF-109 Pionýr a Mimi B-3 Šidlo
Pro RCM Robert Pajas; Foto z haly H. Schenk
Ukázka z textu:
Kdo si postavil vlečnou podle stavebního plánku z minulého čísla tohoto časopisu, bude potřebovat větroně. Vhodnou předlohou je nějaký předválečný
hornoplošný kluzák nebo školní větroň s dostatečnou plochou křídla. Vybral jsem dva modernější letouny, z nichž jsem jednoho (Pionýra) odzkoušel
a shledal velmi vhodným pro tento účel.
Stavba
Stavíme z balzy tloušťky 1,5 mm.
Z prkénka dlouhého asi 30 cm si nařežeme lišty čtvercového průřezu a z menšího obdélníku nařežeme žebra přesné délky podle křivítka nebo šablony.
Části plánu připevníme na rovnou balzovou desku tl. 10 – 20 mm a pokryjeme je mikrotenem. Při stavbě si pomáháme špendlíky (vhodné jsou ty nejtenčí
0,4 mm s kulatou hlavičkou), lepicí páskou a přírazy z velmi tvrdé balzy. Kostru na plánu lepíme kapkami vteřiňáku nanášenými zlomeným očkem jehly.
Křídlo a ocasní plochy
Křídlo stavíme vcelku. Náběžnou hranu zajistíme špendlíky k přírazu, přilepíme žebra k hraně. Potom přiložíme odtokovku a přilepíme ji ke všem žebrům,
koncové oblouky lamelujeme za mokra na šabloně. Nařízneme obě hrany u středového žebra, nalomíme je do vzepětí a znovu slepíme. Směrovku stavíme
společně s trupem, pro aerovlek zůstane nastavená rovně.
Potisk B-3 Šidlo - trup ve formátu PDF
Potisk B-3 Šidlo - křídlo ve formátu PDF
Potisk LF-109 Pionýr - trup ve formátu PDF
Potisk LF-109 Pionýr - křídlo ve formátu PDF
