RC Modely 3/2015 článek 5
Kompresor z ledničky. Užitečný pomocník..., 2. část
Ing. Pavel Stráník
Ukázka z textu:
Předchozí díl pojednával o elektrickém zapojení a zprovoznění ledničkového kompresoru. Nyní už hájemství elektřiny opustíme a budeme se věnovat čistě
mechanickým záležitostem, čili dalším komponentám, které na vlastní kompresor navazují, přičemž hlavním cílem opět budou minimální (optimálně nulové)
pořizovací náklady.
Doplnění kompresoru olejem
Z ledničkového kompresoru jsou obvykle vyvedeny tři měděné trubičky, z nichž jedna je zavařená, druhou je vzduch do tělesa kompresoru nasáván a třetí
je vytlačován. Zavařenou trubičku necháme být, maximálně ji lze přihnout tak, aby moc nepřekážela. Která z těch dvou zbývajících je sací a která
výtlačná lze zjistit samozřejmě zapnutím kompresoru, ale také tak, že do nich ústy foukneme, a ta, do které bude možné trochu vzduchu vtlačit,
je právě ta sací, kterou se nasává vzduch do celého objemu tělesa kompresoru, odtud si jej pak kompresor nasaje a vytlačí přímo třetí trubičkou ven.
Pro chod kompresoru je nezbytné, aby v jeho tělese bylo odpovídající množství oleje, který slouží k chlazení a mazání. Kolik ho tam má být bývá

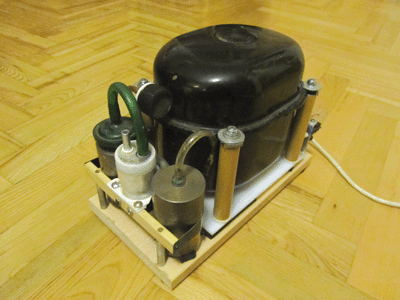

na štítcích některých kompresorů napsáno, ale pravidlem to není. Konkrétně na kompresoru zobrazeném na obr. 1, což je kompresor CALEX, Zlaté Moravce,
typ K4N/6215, 90W (což asi nikomu nic neřekne, tak raději uvedu pro orientaci i přibližné rozměry: délka 20 cm, šířka 15 cm, výška 16 cm), je uvedeno,
že oleje má být 300 cm3. Na doplnění používám transformátorový olej, ale dříve jsem do kompresoru klidně používal i řídký olej na šicí stroje, aniž by
to mělo nějaký neblahý vliv na jeho funkci. Rozhodně ale nelze použít husté oleje, např. motorové. Olej se do kompresoru doplňuje sací trubičkou,
vnoříme ji do misky s olejem a po zapnutí si jej kompresor natáhne. Čas od času je potřeba trochu oleje do kompresoru doplnit, protože se ho malé
množství poztrácí tím, že jej kompresor ve formě olejové mlhy vyfoukává ven spolu se stlačeným vzduchem.
