RC Modely 3/2015 článek 4
Výroba jednoduchého křídla
Pro RCM Miroslav Kopecký
Ukázka z textu:
V RC Modely 7/2014 jste si mohli přečíst návod na stavbu jednoduchého, ale zcela funkčního trupu pro elektrovětroně. Dnes bych chtěl uvést postup,
jak ke zmíněnému trupu vyrobit stejně jednoduché křídlo. Termický elektrovětroň, který si takto můžeme postavit, je překvapivě výkonný a zaručuje
příjemné polétání v termice.
Materiál a pomůcky
Z technologického hlediska jde o stavbu křídla s polystyrenovým jádrem, které je potaženo papírem.
Co tedy ke stavbě budeme potřebovat? Pokud jde o materiál, je to jednoduché – polystyren na vlastní jádro, papír na potah, zbytky uhlíkových pásnic
na stojiny, polyuretanové lepidlo (Purex, Soudal 66A nebo podobné), kousek materiálu Durofol jako separační vrstvu, odřezky balzy na náběžnou hranu,
odřezky skelné tkaniny a trochu laminovací pryskyřice.

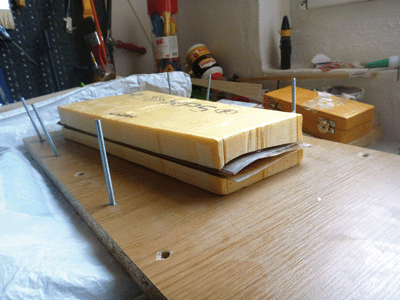

No a co se týká pomůcek, je to ještě jednodušší – vystačíme si s ostrým lámacím nožem nebo modelářským skalpelem, nůžkami, stěrkou. Před stavbou si
ještě nachystáme dvě desky ze spárovky nebo dřevotřísky o rozměru o něco větším než je rozměr největšího dílu křídla, mezi které křídlo stáhneme během
vytvrzování lepidla. Samozřejmě nesmím zapomenout na odporovou pilu a šablony pro vyříznutí jádra z bloku polystyrenu, pokud si nenecháte jádro
vyříznout u „komerční“ firmy nebo vám nepomůže nějaký kolega modelář.
V úvodním odstavci jsem jen stručně zmínil papír na potah. Jaký papír tedy budeme potřebovat? Kupodivu pro něj není třeba jít do modelářské prodejny,
ale do zcela obyčejného papírnictví – jde totiž o běžný „ošklivý“ balicí papír. V papírnictví ho dostanete, když se budete ptát na „sulfátový papír
nebělený“. Má světle hnědou barvu a je k dispozici v různých gramážích (tuším od 50 do 90 g/m2). Doporučuji volit spíš nižší gramáž. Když jsem totiž
první křídlo dělal za použití papíru s vyšší gramáží, lepidlo papír správně neprosytilo
a ten se tak potom nedokonale přichytil k jádru.
