RC Modely 12/2015 článek 4
Savoia-Marchetti SM.79, pokračování
Václav Janko, šéfredaktor RCM
Ukázka z textu:
Křídlo
Již v předchozím článku jsem se zmínil, že stavba křídla klasickým způsobem nevycházela hmotnostně dobře, a že jsem se tedy rozhodl pro stavbu celokompozitového
křídla o které se zmíním jen okrajově, jelikož již byla v RCM popsána.

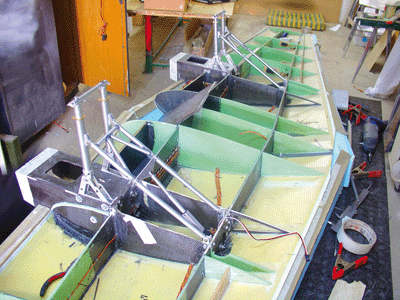

Potah křídla tvoří sendvičové plachty vyrobené na tabuli skla a vytvarované do profilu v polystyrenové formě. Skutečná Savoia měla překližkový potah, proto
jsem na sklo nanesl v rastru tmel, který jsem po krajích zbrousil do „hrobečků“, abych znázornil prohnutí potahu mezi žebry a podélníky. Následně byla ve formě
zalepena žebra zhotovená z 3mm herexu a přelaminována skelnou tkaninou, v exponovaných místech uhlíkovou tkaninou. Držáky podvozků
z duralových L profilů jsem vyřízl lupenkovou pilkou, vlepil a přišrouboval do polovin křídla a uzavřel deskou s otvorem pro uložení nádrže.
Po natažení kabelů a umístění serv byl přilepen spodní potah.
Motorové gondoly na křídlo jsou dvě, takže podle mého pravidla, co je dvakrát na to se vyplatí udělat formu, jsem si ji udělal. Kopyto je vyrobeno z polystyrenu,
olaminováno, vytmeleno a zaformováno.
