RC Modely 12/2015 článek 3

Miss Swiss, RC historik na elektromotor

Pro RCM Zdeněk Raška senior

Ukázka z textu:

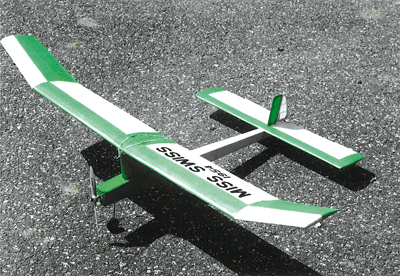

Model zkonstruoval a postavil švýcarský reprezentant Silvio Lafranchi, který si s původním modelem o rozpětí 1520 mm na spalovací motor K&B Tornado 2,5 ccm vylétal na světovém mistrovství FAI roku 1954 v USA výkony 180, 118, 180, 173, 180 (= 831 s) 2. místo.
„Jak vidíte jedná se o zastaralou konstrukci s vysokým trupem, která v té době už byla na ústupu. Tvarovým řešením se model nevyrovnal modernějším konstrukcím předních modelářů té doby, což jsme mohli vidět i při přípravné soutěži v Kralupech nad Vltavou. Přesto stojí za povšimnutí hlavně použití geodetické konstrukce na výškovce zajišťující tak dostatečnou pevnost i tuhost.“ Tolik se píše ve Schweizer Aero-Revue z roku 1954. Model je celobalzový, zmenšený pro použití elektromotoru řady 400/6V do kategorie historiků v SAM 78, 95 i 119. Skreslený model je vybaven elektromotorem Speed 400/6V s vrtulí 7/3,5“, regulátorem JES 012, přijímačem REX 4, dvěma servy HS-55 a dvěma články Li-Ion 2100 mAh – to vše při hmotnosti 200 g. Při stavbě je použita rovná pracovní deska, plánek překrytý průhlednou fólií proti poškození lepidlem, a lepeno Kanagomem ředěným zaponovým nitrolakem v poměru 1:1.
POSTUP STAVBY
Trup
– Trup čtvercového průřezu je sestaven z balzových bočnic (tloušťka 2 mm), spodní i horní desky ze stejné balzy tl. 2 mm. Na spodní straně, na rovné desce, slepíme v prostorový trup bez horní desky, abychom shora doplnili všechny přepážky. Přepážka 1 (překližka tl. 2 mm) je vlepena už ve sklonu dolů (–1,5 °), přepážky 3 a 4 (překl. tl. 1,5 mm) s už vlepenou páteří pylonu z 5mm balzy. Směrem dozadu doplníme výztužnými lištami (balza 2x5 mm) a špalíkem slepeným z balzy (tl. 10 mm) a překližky (tl. 2 mm), do které při sestavení vyřízneme závit M4. V horní desce vyřízneme zářezy pro páteře pylonu a zalepíme, jen přední část před pylonem bude odnímací. Shora na páteře usadíme a zalepíme všechna tři žebra (b. tl. 2 mm) a horní (b. tl. 5 mm), předem tvarovaná podle spodní strany profilu křídla. Pylon je oboustranně potažen 1,5mm balzou s léty napříč.
