RC Modely 4/2014 článek 9
Detekce stoupavých proudů pomocí teplotních čidel
Bc. Josef Jebavý
Ukázka z textu:
Při závodech leteckých modelářů je důležitý přehled o aktuálních podmínkách na letišti. Hlavně v kategoriích, kde se využívá stoupavých proudů,
je nalezení termiky důležité.
Pohyby proudů, ať už v kapalinách nebo plynech, se zabývají náročné vědní obory, které využívají složité matematické modely. Na základě těchto modelů
se pak dají předpovídat změny a pohyby vzdušné masy. Základem však vždy je pozorování a měření fyzikálních veličin. Pokud nechceme předpovídat
počasí, tak pro jednoduché účely stačí už měření pár veličin na několika místech, pozorování okolí a výslednou představu o aktuálních a budoucích
pohybech vzduchu si modelář udělá sám.
Pokud jde o menší proudy, vyskytují se právě na letišti, je potřeba takové čidlo, které by dokázalo měřit chvilkové a malé změny teploty, které
způsobují pohyby vzduchu. Pokud zobrazíme naměřené teploty za určitý čas do grafu, tak jsou přehledně vidět změny teploty.
Zařízení pro takový účel již existuje, viz http://digflow.ru/, ale jeho hlavní nevýhodou je, že má pouze jedno čidlo.
Jako modeláři létajícímu s větroni, mně není termika cizí, a jako vývojáři softwaru a kutilovi pro mě není velký problém vytvořit speciální zařízení
na míru. A protože se zabývám i vývojem v oblasti bezdrátového přenosu dat, byl jsem osloven a požádán modeláři o vývoj zařízení, které by sloužilo
ke stejnému účelu, ale dovedlo by měřit s více čidly.
Výsledné zařízení

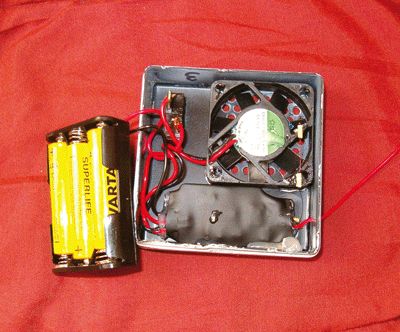

Výsledkem je zařízení, které se skládá z jednoho přijímače a obvykle čtyř čidel. Uvnitř čidla je baterie, elektronika, senzor, který je krytý před
sluncem, a ventilátor, který na senzor přivádí venkovní vzduch. Každé čidlo periodicky vysílá naměřenou teplotu. Periodu jsem zvolil 2 sekundy,
takže každou 0,5 sekundu přijímač přijme naměřená data. Kromě teploty čidlo předává i informaci o stavu baterie. Čidla jsou napájena třemi bateriemi
velikosti AAA alkalickými, NiCd nebo NiMH.
