RC Modely 4/2014 článek 3
Pippo – soutěžní italský motorák (nabídka plánku)
Zdeněk Raška senior
Ukázka z textu:
Autorem tohoto jednoduchého soutěžního modelu je italský konstruktér i stavitel Mário Marengo, nákres Franka Zaice byl zveřejněn v roce 1950
v modelářském časopisu Modellismo.

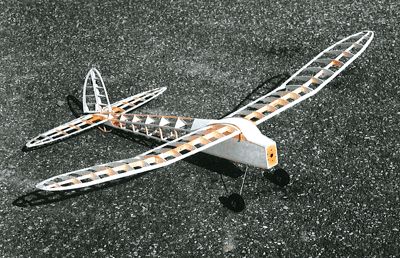

Pippo je jednoduchý a stavebně nenáročný model smíšené konstrukce, zhotovený za použití balzy, smrku a překližky. Na tu dobu měl zajímavě řešený
trup bez použití vysokého pylonu pro usazení křídla, jak bylo tehdy zvykem. U originálu byl použit spalovací motor o objemu 2 cm³ usazený na bukových
špalících, včetně dvoukolového podvozku, vázaný ke špalíkům pevnou syrovou nití.
Protože je model vhodný i pro létání v soutěžích SAM-78 v kategorii E 400, kterou také rád létám, skreslil jsem stavební plánek 1:1 včetně potřebných
úprav pro RC ovládání. K pohonu jsem využil elektromotor Speed 400 / 6 V s vrtulí Graupner 6/4“, nebo oranžovou 7/3,5“, dále regulátor JES 012,
přijímač Duplex 4, dvě serva HXT 900 a dva články Li-Ion 1300 mAh.
STAVBA
Trup je stavěn systémem dvou bočnic a lišt (balza 5x5 mm) spojených příčkami stejného průřezu, nahoře s trojúhelníkovými nástavbami (balza tloušťky
5 mm). Přepážky 1, 2 i 2a jsou z překližky tl. 2 mm, další pak z překližky tl. 1,2 mm. Prostorový trup sestavujeme na rovné spodní části – na
pracovní desce, přímo na plánku 1:1 překrytém průhlednou fólií – usazením přepážek i všech příček. Vzadu doplníme výztuhami z balzy tl. 1,5 mm,
s rovinou pro usazení středu výškovky. Následně vlepíme všechny nástavby včetně horní lišty (balza 3x5 mm). Po zaschnutí odšpendlíme z desky
a lehce přebrousíme.
