RC Modely 6/2013 článek 6
Větroň Safari, podrobný popis – 2. část
Pro RCM Leopold Walek
Ukázka z textu:
Jak jsem slíbil minule, pokračuji v podrobném stavebním popisu k větroni Safari (viz základní návod a plánek v minulém vydání, RCM 5/2013). Text
je oproti klasickému stavebnímu návodu značně rozpracován a doprovázen fotografiemi (číslování obrázků navazuje kontinuálně na první část), ale
navíc jsou v něm uvedeny různé triky a vychytávky. Třeba se vám některé technologické postupy budou hodit i při stavbě jiných modelů.
2. Stavba směrové ocasní plochy
Při návrhu modelu jsem využil dobré zkušenosti s aerodynamickým vyvážením směrovek a tento typ je na plánu také uveden a stavebně popsán. Pro
všechny jiné typy směrovek je stavba obdobná, jen o něco jednodušší. Návod proto opět platí jako univerzální.
Jednotlivé díly směrovky vyřízneme opět s použitím potisku etiketového papíru s žebry (viz 1. část). Připravíme si překližková a balzová žebra S0
a S0a k osazení lože výškovky na směrovce a předem je slepíme do zrcadlově shodných dvojic. Z odřezku balzy tloušťky 3 mm vyřízneme dotykovou
šablonu sklonu odtokové lišty směrovky, z balzy tl. 1,5 mm vyřízneme potahy obou stran přední části směrovky (opatříme je zároveň otvory pro
průchod spojovacích drátů výškovky), z balzy tl. 4 mm vyrobíme odtokovou lištu se zářezy, z balzy tl. 10 mm vybrousíme horní oblouk kormidla
směrovky a ze dvou předem slepených přířezů balzy tl. 10 mm zhotovíme spodní oblouk kýlovky.

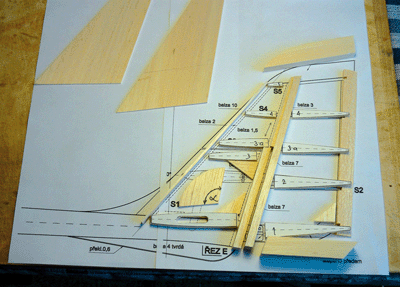

Směrovku stavíme na rovném pracovním prkně (desce), jako základ slouží (v našem případě) kombinovaná odtoková lišta.
