RC Modely 8/2012 článek 2

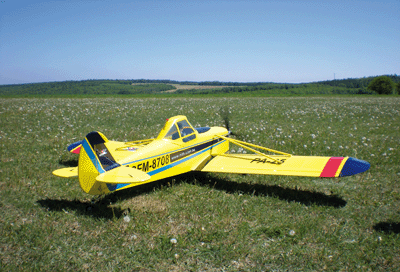

Piper Pawnee (Airline)
Pro RCM M. Lauterbach, Foto: R. Merta a autor
Ukázka z textu:

Pořídit si stavebnici modelu Piper Pawnee jsem se rozhodl po mé prosincové havárii s modelem Piper Cub (byla to totálka). Vybavení mi zůstalo a velikost nového modelu je skoro totožná. Model „Pawnee“ dodává na český trh firma Astra a na jejích stránkách je jako výrobce uveden Airline. Po otevření a rozbalení krabice s modelem jsem však na návodu uviděl jako výrobce firmu Super Flying Model. To je pouze detail, jinak se model shoduje s popisem na webu dovozce. Typ Pawnee od firmy Piper byl jedním z prvních speciálně navržených letadel pro použití v zemědělství.
Model
Tak tedy, jde o model s rozpětím 2200 mm, určený pro benzinový motor o objemu 26 – 30 ccm nebo čtyřtakt o objemu 30 ccm. Výrobně je to přísně účelová
a stavebně nenáročná konstrukce.
Trup je pojatý jako celobalzová stavba s plnými bočnicemi, což mi vyhovuje z hlediska možné opravitelnosti, protože stavba není – jak je dnes obvyklé – z vylehčované překližky, kdy jsou odlehčovací okna zakryta potahovým materiálem. Model je tedy dostatečně pevný, jak v ohybu, tak v krutu. Celkové zpracování budí dojem solidního výrobku.
Nosné plochy jsou rovněž celobalzové a v křídle je použita na konci torzní skříně konstrukce ze smrkových nosníků; ve střední části, kde se zasouvá přední spojka křídla úctyhodné délky 82 cm, je křídlo zesíleno překližkovými výztuhami. Zadní spojka zhotovená z bukového dřeva má délku 60 cm. Křídlo je pro snazší přepravu dělené a k trupu se připevňuje pomocí šroubů a bukových kolíků. Má polosymetrický profil, který modelu umožňuje zvládnou létání základních akrobatických prvků. Mechanizace křídla je zajištěna pomocí přistávacích klapek a křidélek. Kromě šroubů je křídlo k trupu jištěno ještě funkčními vzpěrami. Jejich uchycení na křídle je dobré, ale v trupu bylo podle mne nedostatečné, proto jsem přistoupil k úpravě.
