RC Modely 7/2012 článek 8

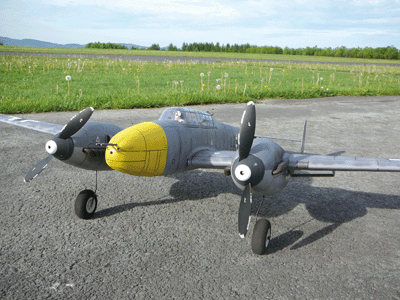

Messerschmitt Bf 110 C-1
Pro RCM Josef Baco, Děčín
Ukázka z textu:
Popis modelu - stavba
Předloha je sice velmi známá, ale na letištích ne až tak běžná, alespoň ne na těch, kde létám. To tedy bylo hlavním důvodem k volbě předlohy pro stavbu modelu
polomakety dvoumotorové stíhačky z WW II.
Stavbě samotné předcházely spousty hodin kreslení plánu (schématu) podle monografie stažené z internetu. Rozpětí modelu jsem si stanovil na 1200 mm. Úplně první
záměr byl postavit model z polystyrenu, což by bylo rychlejší i jednodušší, ale protože jsem „stará škola“, tak jsem se nakonec „ukecal“ ke klasické stavbě.
Jedinou konstrukční částí, kterou jsem nevyráběl sám, byla žebra křídla. Ta jsem si nechal vyřezat na CNC frézce, protože kvůli použitému profilu NACA 2414 nešlo
křídlo stavět na rovné desce a žebra mají „nožičky“, které bych asi ručně nevyřezal. Při kreslení už bylo uvažováno s negativy na konci křídla, takže křídlo bylo
pro zmíněné „nožičky“ stavěno již geometricky překroucené.
Stavbu samotnou jsem začal výškovkou. V běžném případě velmi jednoduchá část, ne tak úplně u tohoto modelu. Rozhodl jsem se totiž i k ovládání směrovek, což při
této velikosti byla již docela titěrná práce. Jejich ovládání jsem nechtěl vést vnějškem, jak bývá zvykem u některých stavebnic, ale vše jsem schoval do
konstrukce výškovky. Převod je řešen táhly
a pravoúhlými pákami, z výškovky ke směrovkám vedou pak jen drobná ocelová táhla.
