RC Modely 7/2012 článek 6
Malé makety, 5. část
Pro RCM Petr Faitl
Ukázka z textu:
Stavba trupu
Trup je většinou konstrukčně nejnáročnější částí malého modelu. Zejména proto, že bývá značně členitý, spojují se v něm všechny ostatní díly, je v něm zpravidla
umístěna pohonná jednotka, u RC verzí pak další elektroinstalace, přenáší aerodynamické síly od nosných ploch i síly vznikající při startech a přistáních apod.
Konstrukčně a stavebně nejjednodušší je trup s obdélníkovým průřezem. Zejména typy od počátků letectví do konce první světové války, ale i některé moderní typy
(VP-1 Volksplane, Bede 1, Mini-Max,
TL-132 a další) jsou takto konstrukčně jednoduché. Trup lze zhotovit z balzových podélníků čtvercového nebo obdélníkového průřezu, doplněných příčkami
a dalšími výztuhami.

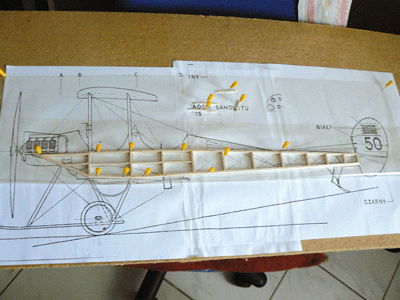

Nejprve zhotovíme bočnice. Plán s bokorysem trupu překryjeme polyetylénovou fólií. Pomocí špendlíků osadíme podélníky a mezi ně vlepujeme příčky. Snažíme se
příčky a případné další výztuhy rozmístit tak, abychom zachovali dostatečnou pevnost trupu, zhotovili prostupy pro nosníky křídel, podvozku, vzpěr, baldachýnu
apod. Je vhodné si předem ujasnit, jak bude upevněna pohonná jednotka, kolik bude potřebovat prostoru nejen pro své umístění, ale také pro případnou manipulaci
s ní, jak při obsluze, tak při případné opravě či výměně, jaké bude její vyosení a tedy i asymetričnost upevňovacích bodů atd.
