RC Modely 7/2012 článek 13
Loď Spray kapitána Joshuy Slocuma, 3. část
Pro RCM Jiří Kreisel
Ukázka z textu:

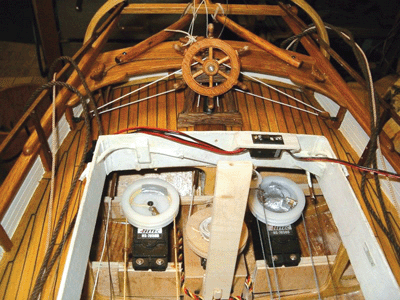

Vestavba servopohonů a řešení ovládání plachet Kormidlo je vyhoblováno z překližky a olaminováno. Stejně jako v případě bednění jsou na něj nalepena prkna z jasanu a kování. Osa průměru 5 mm je vedena až nad palubu. Kormidlo je ovládáno stejně jako na předloze, tedy lany vedenými přes kladky a osu kormidelního kola, ale s tím rozdílem, že v modelářské verzi mizí lana v podpalubí a jsou navíjena na buben připevněný k standardnímu servu. Plachetnicový naviják na pravé straně trupu pohání první nekonečnou smyčku s pružinovým napínákem. Ke smyčce je na jedné straně připojena „lustrsvorkou“ otěž vratiplachty a besanové plachty, na protější straně pak otěž stěhovky. Délka ukotvení otěží plachet na pni od středu otáčení je stejná pro stěhovku i hlavní plachtu, pro besanovou je ale poloviční. Tam se délka otěže zkracuje na polovinu jednoduchým kladkostrojem. Tak je dosaženo toho, že se všechny plachty otvírají pod stejným úhlem. Druhý naviják na levé straně pohání nekonečnou smyčku vycházející z kokpitu trubičkou na palubu a přes kladku u rumpálu se vrací druhou stranou zpět. K očku na smyčce, která se pohybuje mezi dvěma pomocnými vodicími oky, je přivázána otěž kosatky. Ta je vedena do oka na brlení a přes stěh na druhou stranu. Napínání této nekonečné smyčky je řešeno v podpalubí dvěma odpruženými kladkami, pro každou stranu zvlášť. Pro navedení lanek do drážek bubínků na navijákových servech, aby při rázech a odlehčeních lanka nepadala, používám spirálovitě stočený drát, do kterého se dá lano navléknout, aniž by se muselo rozpojit.
