RC Modely 2/2012 článek 4

Celokompozitové křídlo bez použití drahých kompozitových forem, 1. díl

Václav Janko

Ukázka z textu:

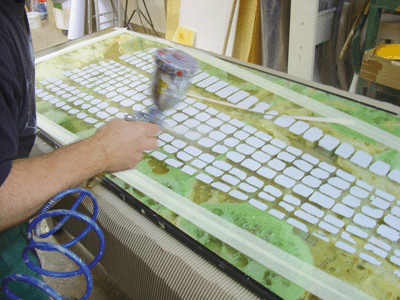

Když jsem se rozhodl, že moje nová maketa SM-79 bude mít rozpětí 3300 mm, hloubku křídla u kořene 650 mm, výšku profilu 140 mm, délku trupu skoro 2500 mm, zatahovací podvozky a tři motory, uvědomil jsem si, že na konstrukci modelu a hlavně křídla nemůže být použita klasická metoda. Ale že musí být celokompozitové, pokud chci s modelem létat kategorii F4C, která je limitována hmotností 15 kg. Ačkoliv jsem toho odlaminoval v životě dost, výroba takových křídel byla pro mě španělská vesnice a tak jsem začal shánět informace, jak na to. Žádná z technologií, co jsem ,,potkal“, nevyhovovala mému záměru a tak jsem si vymyslel relativně jednoduchý a finančně méně náročný postup. Jelikož skutečné letadlo mělo potaženo křídlo překližkou, bylo třeba na potahu napodobit zvlněný potah a propadlou překližku mezi žebry a podélníky. Mimochodem, podobně zvlněný potah vznikne i na letadle s hliníkovým potahem. Složitou výrobu kopyta a formy jsem „obešel“ následovně. Pod skleněnou tabuli položíme šablonu pro rastr podélníků a žeber, a po řádném odmaštění přilepíme různě široké proužky samolepicí fólie, které kopírují vnitřní konstrukci křídla skutečného letadla. Poté gumovým válečkem a zahřátí teplovzdušnou pistolí proužky řádně přihlaďíme. Potom zakryjeme sklo papírem, lepicí páskou ohraničíme půdorysný tvar křídla s přídavkem 10 mm a přestříkáme nebo naválečkujeme tři vrstvy plniče. Pak sejmeme krajní lepenku a papír. Poté sejmeme pásky samolepicí fólie v opačném pořadí, než jsme je lepili. …
