RC Modely 8/2011 článek 9

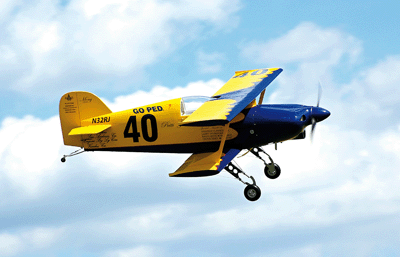

Pylonový speciál Full Tilt Boogie
Pro RCM Martin Kříž
Ukázka z textu:
Konstrukce
Z velké části je konstrukce kombinací balzy, překližky a smrkových nosníků. Celá stavba byla započata výrobou odpruženého hlavního podvozku, upevněného v 1/3 spodního křídla a předsunutého přes velkou páku před náběžnou hranu. Dá se říct, že tato část je nejsložitějším stavebním uzlem celého modelu. Podvozek je kombinací ocelových trubek a duralových plechů. Hlavní podvozková kola mají průměr 150 mm. O celou konstrukci a vývoj podvozku se postaral Milan Mašek (AEROMODEL). Pro výrobu křídel byla zhotovena univerzální negativní forma v délce 1000 mm. V této formě bylo možné vyrobit všechny části křídel. Křídlo je konstrukční, sestavené z topolové překližky a smrkových nosníků. Potah tvoří balza tloušťky 1,5 mm a následně je zalaminován v negativní formě. Spojka křídla je tzv. klasická, duralová trubka uložená v laminátovém pouzdře. Všechny části modelu musely být provedeny zcela funkční, obdobně, jako u skutečné předlohy. Spodní křídlo je přes spojku křídel přišroubováno ze spodní strany na trup. Vrchní křidlo drží pouze na třech bodech. A to 2x na mezikřídelní vzpěře a 1x na nosné přepážce, tvořené březovou vícevrstvou překližkou tl. 6 mm, navíc potaženou skelnou tkaninou. Zmíněná nosná přepážka propojuje ve svislé ose – z důvodu statiky – motorovou přepážku, spodní i horní křídlo a tvoří hlavní statický uzel modelu. …
