RC Modely 4/2011 článek 8

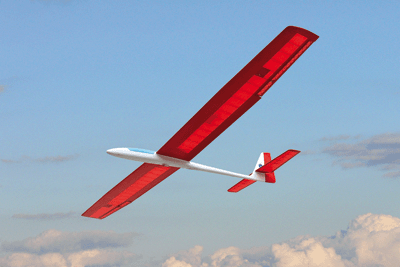

Champion – větroň i elektro (nabídka plánku)
Pro RCM Leopold Walek
Ukázka z textu:
Při stavbě kormidel velmi pečlivě dbáme na souměrnost výškové ocasní plochy. Přesnosti stavby hodně prospěje, pokud si dáme práci a zhotovíme si čtyři stavební šablony z odřezků topolové překližky nebo balzy tloušťky 3 mm, pevnost výškovky zvýšíme vlepením stojiny z balzy tl. 1,5 mm. Spojovací dráty (přední o průměru 2,5; zadní o průměru 2 mm) jsou uloženy v laminovaných trubičkách. Výškovka je zavěšena na páce (sklotextit tl. 2 mm) plovoucí výškovky, celý komplet nosiče VOP je slepen a smontován mimo model a pak už s propojenou pákou ovládání najednou vlepen do spodní poloviny kýlové plochy směrovky. Kormidlo směrovky je slepeno z odřezků balzy tl. 3, 7 a 10 mm a vybroušeno do souměrného tvaru. Není nutné, aby odtoková lišta končila ostrou hranou, z aerodynamického a hlavně pevnostního hlediska doporučuji její tloušťku na konci asi 3 mm. Stavba křídla s jednoduchým lomením je zjednodušena tím, že úhel lomení je zajištěn stupňovanými otvory v kořenových žebrech. Nesmí tudíž dojít k jejich záměně! Tuhé potahy křídla jsou provedeny nahoře i dole, žebra jsou páskována. …
