RC Modely 4/2011 článek 11

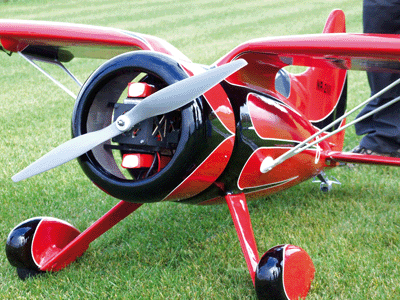

Bulldog pro Thompson Trophy
Pro RCM Ing. Jiří Soural
Ukázka z textu:
Křídlo je klasické žebrové konstrukce. Protože jsem chtěl použít celobalzový potah, nemusel jsem až tak moc dimenzovat stojiny a lišty. Žebra jsem vyfrézoval z 3mm topolové překližky. V tomto bodě jsem se asi nejvíce odchýlil od předlohy, kde byl použit velmi tenký polosouměrný profil. Při předpokládané hmotnosti 6 až 7 kg jsem však raději zvolil profil co poletí, místo něčeho, co by bylo maketovější, ale problémové. Křídlo je eliptické a přechod na trup „šišoidní“, tedy o konstrukční patálie není nouze. Při stavbě jsem vyzkoušel trošku jiný postup. Vyfrézoval jsem přesné stojiny a na spodní balzový nosník 5x5 mm jsem začal postupně skládat žebro, stojina, žebro... Šlo to jak po másle, lepeno disperzním lepidlem, výsledek vidíte na obrázku. Nakonec ještě horní nosník a všechno nechat zaschnout. Následuje první pásek náběžky z 3mm balzy. Přebrousit do kulata. Na potah jsem zvolit balzu o tloušťce 2 mm. A protože jsem měl strach, že při lepení po částech nezabráním různým propadlinám, rozhodl jsem se pro potah v celku. Slepil jsem tedy čtyři prkénka balzy vteřinovým lepidlem k sobě a jal se potahovat něco, co nemělo na sobě nic rovného. Prkénka jsem namočil směsí lihu a vody. Situace vypadala bídně, ale ne beznadějně. Byl jsem nucen naříznout na několika místech slepená prkénka a formovat je do tvaru vrchlíku elipsoidu. Spotřeba lepidla Purex začala stoupat. Už nevím jak, ale nalepil jsem to z jednoho kusu a celkem rovně a přesně. …
