RC Modely 2/2011 článek 8

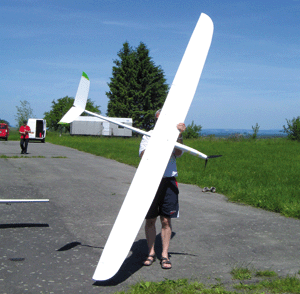

Duck (ModellStudio CZ, ČR)
Pavel Roman; Foto: R. Brym a autor
Ukázka z textu:
Stavba
Stavbu jsem zahájil sestavením křídla. Vybral jsem si totiž verzi s křídlem v rozsypu. Křídlo je děleno na tři části, pravé a levé ucho a centroplán. Konstrukčně je řešeno jako celobalzová konstrukce s použitím překližky v uzlových bodech. Všechny potřebné díly jsou vyřezány na CNC stroji. Materiál má prvotřídní kvalitu, nosníky jsou vybírané a balza má potřebnou tvrdost. Křídlo má torzní skříň, smrkové nosníky, balzová žebra a potah. Kořenová žebra jsou z kvalitní letecké překližky. Provedení je totožné jak pro ucha, tak pro centroplán. Kabely k servům jsou vedeny v plastové šachtě, kterou firma taktéž vyrábí. Balzové díly jsou převážně z 2mm balzy, polopotah balzou a páskování žeber je z 1,5mm balzy. Uzavření torzní skříně překližkou tl. 1 mm. Všechny spoje jsou lepeny disperzním lepidlem Rakoll D3. Servomechanizmy jsou vlepeny do šachet v křídle a klapky a křidélka mají vnitřní náhony (realizované kamarádem Rudou). Spojení „uší“ a centroplánu je řešeno pomocí mosazných pouzder a ocelové kulatiny o průměru 8 mm. Zajištění proti vysunutí je provedeno imbusovým šroubem M4 a v křídle vlepenou maticí. …
