RC Modely 2/2011 článek 5
Opravy modelů… Jak na to? Sendvičový kompozit
Ing. Peter Kapuscinský, VEKA model
Ukázka z textu:
Křídlo

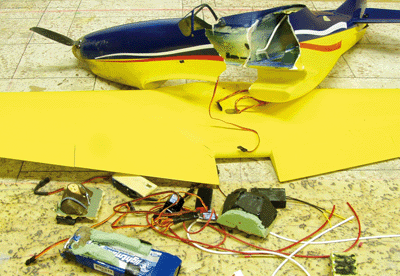

Bližší prohlídkou žlutého křídla zjistíme oboustranně utržený potah od sendvičové výplně, několik prasklin a promáčknutí skořepiny. Jsou to lehce opravitelná poškození, což nás jistě potěší a současně prověří naše opravářské dovednosti. Představu o vnitřní struktuře beznosníkového sendvičového křídla, vyrobeného vakuovaním ve formách, si můžeme udělat podle dalších obrázků. Z fotografií je zřejmé, že zatížení od ohybu a krutu přenáší pouze potah, složený z vnějších a vnitřních vrstev skelných tkanin a sendvičového jádra. Potah je stabilizovaný vlepenou průběžnou stojinou, dvojicí středových žeber a krátkými pomocnými výztuhami v místě křidélek. Odtržením skelných tkanin od jádra, jeho rozdrcením, zlomením, promáčknutím apod., ztrácí sendvič tvarovou stabilitu a schopnost přenášet zatížení, což je právě náš případ. Opravářským úkolem je obnovit vzájemné propojení všech vrstev potahu, případně dodatečné vyztužení v prolomených a protržených místech. (Poznámka: opravám přeražených náběžných hran, utrženým závěsům a vylámaným nálitkům kormidel se budeme věnovat v dalších číslech časopisu RCM.) …
