RC Modely 2/2011 článek 10

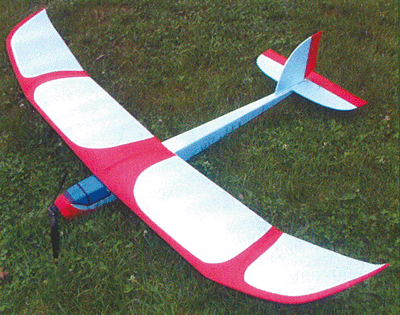

Ušák, kluzák pro začátečníky (plánek)
Radek Skočdopole
Ukázka z textu:
Křídlo
Každou jeho polovinu a každé ucho stavíme zvlášť. Vyřízneme si dopředu potřebné pláty, přičemž musíme mít stále na zřeteli, že část materiálu „padne“ na prohnutí profilu. Proto je nutné šířku či hloubku profilu odměřit měkkým pravítkem z plánku (1:1). Délku horního i dolního plátu ponecháme v této fázi stejnou. Nemá smysl se pokoušet odhadnout jejich budoucí tvar a velikost. Necháme to až na později popsané broušení. Začneme tím, že na spodní díly středu křídla nalepíme pomocné nosníky z EP, mezi kterými musí být místo pro hlavní balzový nosník. Ten zatím nevlepujeme. Horní pláty prohneme do profilu tak, aby bez nějakého „přemlouvání“ seděly na svém místě. Spodní díly musí být pochopitelně zabroušeny do potřebných úkosů, jak je patrné z plánku. Připravené části křídla slepíme a dobře zatížíme do zaschnutí (vytvrzení) lepidla. Ucha křídla jsou pouze vyříznuta z EP. To se může zdát pevnostně nedostatečné, nicméně po natvarování do profilu se pevnost EP v ohybu podstatně zvýší, a při dané páce je její rezerva vyhovující. Kořenovou část křídla necháme zatím delší a tvarově neupravenou. Konečný tvar bude lépe ponechat až na závěrečné broušení a metodu „jak to vyjde“. Díl natvarujeme do profilu. Nyní přijde jediná pracnější část stavby a tou je vybroušení loží pro ucha. Metoda je však jednoduchá, chce to jen trpělivost. Jako šablonu použijeme vždy druhou polovinu kořenové části křídla. Na ni položíme hrubý skelný papír, který napneme a ukotvíme pomocí „rýsováčků“ (ne do křídla, ale do pracovní desky). …
