RC Modely 7/2010 článek 12
Kilowattový spínaný zdroj MAAS HCS-3600
Miroslav Šperlín
Ukázka z textu:

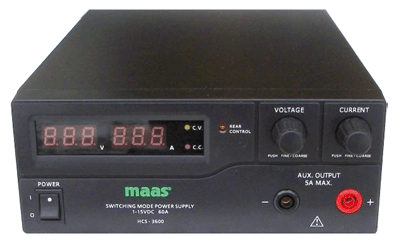

Vnější vzhled a provedení zdroje
Přístroj je zabudován do černě nastříkané kovové skříňky rozměrů 200x90x275 mm. Magnet na plech reaguje, je tedy železná, což je dobře z důvodu stínění rozptylového magnetického pole. Přední panel je z černého plastu. Displej obsahuje 2x 3 zelené LED číslice výšky 10 mm pod ochranným sklem. Dále jsou zde dva otočné knoflíky pro řízení napětí a proudového omezení, kolébkový síťový vypínač a dvě zdířky pro výstupní napětí. Zdířky na předním panelu jsou stejného provedení, jaké bývá obvyklé u multimetrů, tedy chráněný banánek. Lze do nich zasunout i banánek obyčejný. Jde však pouze o pomocný výstup pro maximální proud do 5 A, hlavní výstup do 60 A je pak na zadním čele. Zadní strana zdroje ještě obsahuje ventilátor o průměru 8 cm, krytý chromovanou mřížkou. Vlevo jsou dvě šroubovací svorky pro hlavní proud 60 A. Jsou barevně rozlišeny a dobře ergonomicky tvarovány, takže snadno vyvineme potřebnou sílu pro utažení i bez pomoci jakéhokoliv nástroje. Do svorek jde zasunout i klasický banánek, ale pro odběry okolo 60 A nedoporučuji takové propojení zkoušet. Na zadní straně zdroje dále nalezneme osmikolíkový konektor, který je určen pouze pro připojení dálkové regulace napětí a proudu pomocí dvou potenciometrů. Nad konektorem je miniaturní dvojsvorka sloužící pro pomocné snímací vedení v případě čtyřsvorkového připojení. Dále jsou zde dva posuvné přepínače. Horní má tři polohy pro volbu tří pamětí přednastavených napětí a proudů. Dolní přepínač má čtyři polohy. …
