RC Modely 1/2010 článek 8
Stabilizovaný napájecí zdroj Alinco
Vojta Voráček
Ukázka z textu:

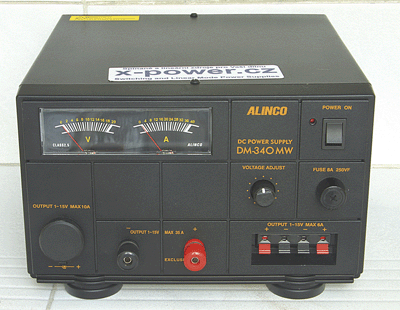

Parametry zdroje ALINCO DM-340MW
Tento zdroj poskytuje ze síťového napětí 230 V/50 Hz regulovatelné stejnosměrné výstupní napětí v rozmezí podle výrobce 1 až 15 V, ve skutečnosti lze u dodaného kusu regulovat napětí od 0 V do 15,32 V, měřeno bez zatížení. Na panelu zdroje o rozměrech 240x154x280 mm je síťový vypínač, síťová pojistka, jednoduchá analogová měřidla (V, A). Zapnutí zdroje indikuje červená LED dioda, indikace přetížení či zkratu chybí. Síťové napětí je přivedeno třížilovou odnímatelnou šňůrou obvyklou třeba u počítačů. Výstupní napětí se reguluje jednootáčkovým potenciometrem, který má - stejně jako další zdroje Alinco - jednu pěknou vychytávku. Uprostřed dráhy potenciometru je aretace - zarážka, která odpovídá napětí nastavenému na 13,8 V, což je ideální napětí nejen pro radiostanice, pro něž je zdroj původně určen, ale i pro nabíječe. U dodaného vzorku bylo ve střední aretované poloze napětí 13,71 V. Potenciometr má ,,inteligentní“ průběh regulace. Od začátku (od 0 V) do střední polohy (13,8 V) je náběh napětí rychlejší, po přechodu střední aretované polohy se napětí mění ve druhé polovině dráhy do 15 V jen pomalu, aby nebyl spotřebič přepětím nad 13,8 V ohrožen. …
