RC Modely 1/2010 článek 13

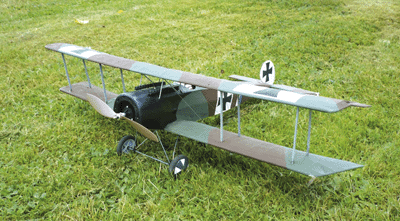

Postavte si Fokker D-III - stavební návod
Pro RCM Martin Kabelka
Ukázka z textu:
Křídlo
Horní a dolní křídlo se od sebe liší tvarem, nikoli profilem či způsobem stavby. Obě křídla mají tři balzové nosníky a náběžnou hranu ze 4mm balzy, odtokovou hranu tvoří pásek 2mm balzy o šířce 13 mm. Obě křídla jsou nedělená a bez vzepětí, křidélka jsou pouze na horním. Každé z křídel má celkem 26 žeber. Všechna lze zhotovit pomocí šablony žebra K1, a následně čtyři kusy upravit do profilu K2 a K3. Žeber K1 si připravíme 46 kusů z 1mm balzy a 6 ze 4mm. Nyní ze dvou kusů 1mm žebra K1 vybrousíme koncová žebra (K2) spodního křídla a ze dvou 4mm K1 baldachýnová žebra (K3). Do předních nosníků horního a dolního křídla uděláme podle plánku zářezy pro žebra, stejně tak i do odtokových hran. Po těchto přípravách založíme podložený přední a zadní nosník dolního křídla na plánek a vlepujeme jednotlivá žebra K1 na místo. Dělený střední nosník vlepíme až po zaschnutí lepidla. Polotovar kostry můžeme již sejmout z pracovní plochy a přilepit náběžnou hranu (balza 6x4 mm) i odtokové hrany. Konce předního i zadního nosníku zařízneme (viz plánek) a přilepíme ukončení z balzy 8x4 mm. Rovněž vlepíme rohové zesílení z balzy tl. 4 mm, po důkladném zaschnutí vybrousíme koncový oblouk křídla a zaoblíme náběžku. Přední a zadní nosník horního křídla je kvůli uchycení vzpěr, na rozdíl od spodního křídla, vyztužen mezi 4mm žebry K1 překližkou tl. 1 mm. …
