RC Modely 1/2010 článek 11

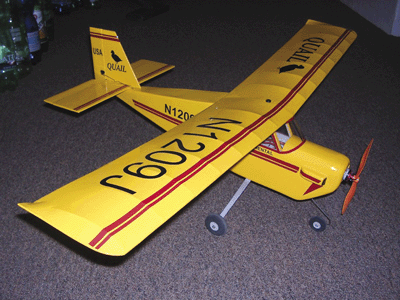

Quail aneb desetinka ze zbytků
Honza Krejčíř, AMG Mýto
Ukázka z textu:
Konstrukce modelu je až na výjimky celobalzová. Trup má bočnice z balzových lišt 3x6 mm a v přední části je potažen balzou tl. 1,5 mm. Překližkové díly trupu jsou pouze v místě uchycení podvozku, motoru a křídla. Křídlo s profilem Clark Y má žebra z 2mm balzy. Hlavní nosník tvoří stojina z balzy 4x10 mm. Náběžná i odtoková lišta jsou rovněž ze 4mm balzy a následně vybroušeny do požadovaných profilů. Ocasní plochy jsou konstrukční, s profilem rovné desky z balzy 3x8 mm, pohyblivé části kormidel z balzy tl. 3 mm. Kormidla jsou ovládána drátem (0,6 mm) v lanovodu. Hlavní podvozek je z hliníkového pásku 2x10 mm a je opatřen lehkými mechovými koly (Ø 40 mm). Celek je přišroubován dvěma malými vruty do trupu. Příďová noha z ocelového drátu o průměru 1,5 mm je opatřena mechovým kolem (Ø 30 mm) a zalepena do trupu mezi dvě překližkové destičky. Potah modelu měl být původně materiálem Vlies, ale vzhledem k tomu, že jsem doma našel nějaké zbytky fólie Oracover, rozhodl jsem se model potáhnout touto fólií. Veškeré nápisy a imatrikulace jsou zhotoveny ze samolepicích reklamních fólií, předloze neodpovídají. Okna kabiny jsou zasklena čirým PVC, které se používá jako krycí list některých vázaných tiskovin v copycentrech. K trupu jsou přilepena lepidlem Chemopren. …
