RC Modely 1/2009 článek 10

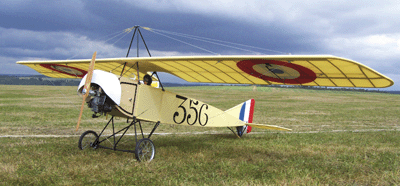

Morane Saulnier L Parasol
Pro RCM Michal Cimbůrek
Ukázka z textu:
Konstrukce
Nyní něco k vlastní konstrukci. Křídlo má žebra z topolové překližky, smrkové nosníky, páskování a částečný tuhý potah z balzy. Profil je vlastní, prohnutý „CRD“. Proti předloze je vybaven křidélky, což je pro účinné řízení nezbytné. Poloviny křídla se nasouvají na duralovou trubku ø 14 mm a na uhlíkovou kulatinu ø 6 mm. Celé křídlo je upevněno ocelovými lanky s napínáky. Ocasní plochy jsou celobalzové, plovoucí. Výškovka se otáčí na ocelové kulatině ø 6 mm. Jiný materiál se neosvědčil, uhlík nebo dural je příliš pružný a byly by problémy s flutterem. Směrovka je upevněna ve dvou bodech, proto stačil tenčí drát ø 4 mm. Trojúhelníková kýlovka, doplňující plovoucí směrovku, se používala na později vyrobených strojích. Pro zvětšení směrové stability jsem ji použil také. Náhony směrovky i výškovky jsou lankové, ocelová lanka směrovky jdou k servu umístěnému pod pilotním sedadlem. Lanka výškovky jsou připojena přímo na pohyblivý knipl. Toto řešení je nejen maketové, ale i jednoduché a funkční. Konstrukce hranatého trupu je velice jednoduchá. Podélníky jsou ke konci pilotního prostoru smrkové, dále k ocasu je vše z tvrdé balzy. Tím jsem ušetřil hodně hmotnosti v nejkritičtějším místě a pevnost je dostatečná. …
